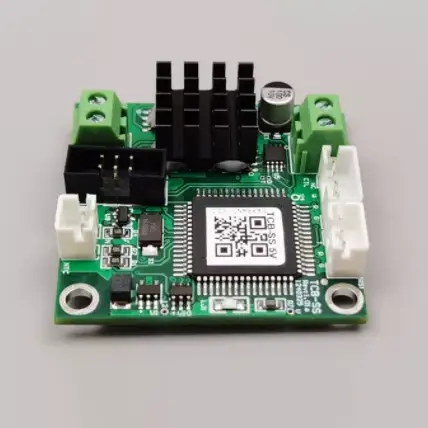

Терморегулятор TCB-SS із надкомпактним розміром, розроблений для Micro TEC

X-Meritan виробляє контролер температури TCB-SS із надкомпактним розміром і розроблений для додатків Micro TEC, де потрібно враховувати простір на платі, стабільність температури та контрольований вихід TEC. TCB-SS об’єднує вимірювання температури та управління TEC на невеликій платі керування, що дозволяє регулювати Micro TEC через контур контролю температури на основі зворотного зв’язку.

Контролер розроблений навколо формату компактної плати, а не архітектури контролю температури загального призначення. Він використовує датчик 10K NTC як вхід датчика температури за замовчуванням і підтримує стандартну напругу TEC 4,5 В з максимальним струмом TEC 3A, що робить плату придатною для мініатюрних систем управління температурою.

Параметри

Структура контролю

Температурний зворотний зв'язок

10K NTC виявляє зміни температури та надсилає сигнал на контролер.

ПІД-контроль

Контролер порівнює виміряну температуру з цільовим значенням і регулює вихід Micro TEC через ПІД-регулювання.

Безперервний драйв

Безперервна вихідна потужність регулює привід TEC під час роботи замість того, щоб покладатися лише на просте вмикання/вимкнення.

Ключові характеристики

Надкомпактна плата

Надкомпактний терморегулятор TCB-SS із розмірами 4 см × 4 см × 1,28 см, розроблений для систем Micro TEC, призначений для систем Micro TEC з обмеженим простором для встановлення.

Контроль температури 0,01°C

Контролер забезпечує точність регулювання температури 0,01°C і точність заданої температури 0,01°C для точного терморегулювання.

Вихідна ефективність >94%.

З ефективністю на виході вище 94%, контролер забезпечує ефективне управління TEC у компактних системах контролю температури.

Вихід 4,5 В TEC, макс. 3 А.

Напруга TEC за замовчуванням становить 4,5 В з максимальним струмом TEC 3 A для сумісних програм Micro TEC.

Датчик температури 10K NTC

За замовчуванням датчиком є ​​10K NTC із значенням B 3950, що забезпечує зворотний зв’язок температури для контуру керування.

-60°C до +170°C Вимірювання

Діапазон вимірювань контролю температури становить від -60°C до +170°C, тоді як вказаний діапазон контрольної температури становить від -20°C до +100°C.

Комплексний захист

Вбудовані функції включають перевантаження по струму, перенапругу, обмеження температури та виявлення обриву/короткого замикання TEC для моніторингу контролера та підключеного TEC під час роботи.

Сумісність

Перед інтеграцією електричні вимоги TEC, характеристики NTC, цільову температуру та живлення плати слід перевірити на відповідність специфікаціям контролера.

Сфери застосування

Прецизійні оптичні модулі

Терморегулятор TCB-SS надкомпактного розміру, призначений для Micro TEC, забезпечує компактний контроль температури для оптичних модулів, де потрібні стабільні температурні умови.

Лазерні діодні системи

Він може керувати сумісним Micro TEC для регулювання температури лазерних діодів у компактних оптичних системах.

Мініатюрне лабораторне обладнання

Компактний контролер підходить для лабораторних приладів, які вимагають регулювання температури на основі Micro TEC в обмеженому просторі для встановлення.

Портативне діагностичне обладнання

TCB-SS підтримує контроль температури в компактних діагностичних пристроях, де розмір плати та терморегуляція є важливими факторами конструкції.

Інфрачервоні та ПЗЗ датчики

Контролер можна інтегрувати з системами Micro TEC для регулювання температури чутливих до температури інфрачервоних сповіщувачів і датчиків CCD.

FAQ

Q1: Для якого типу TEC призначений контролер?

A1: Контролер температури TCB-SS із надкомпактним розміром, розроблений для Micro TEC, призначений для додатків Micro TEC. Підключений TEC слід перевірити на відповідність вказаній напрузі TEC за замовчуванням 4,5 В і максимальному струму 3A.

Q2: Яка конфігурація датчика NTC використовується?

A2: Конфігурація датчика температури за замовчуванням – 10K NTC із значенням B 3950. Інші вимоги до датчика мають бути підтверджені під час специфікації проекту.

Q3: Яка різниця між діапазоном вимірювання та діапазоном контролю?

A3: Діапазон вимірювання контролю температури становить від -60°C до +170°C, тоді як вказаний діапазон контрольної температури становить від -20°C до +100°C. Діапазон вимірювання вказує на можливість вимірювання температури, тоді як діапазон керування визначає заданий діапазон регулювання температури.

Q4: Який блок живлення потрібен платі?

A4: Напруга живлення плати становить 5 В ±10% постійного струму. Система повинна забезпечувати відповідне джерело живлення, яке залишається в межах зазначеного вхідного діапазону.

Q5: Який максимальний струм доступний для TEC?

A5: максимальний указаний струм TEC становить 3 A, із стандартною напругою TEC 4,5 В. Фактично підключений TEC слід вибирати відповідно до його електричних вимог і обмежень контролера.

Q6: Яку точність температури може забезпечити контролер?

A6: Вказана точність контролю температури становить 0,01°C, а встановлена ​​точність температури також вказана як 0,01°C.

Q7: Які функції захисту включено?

A7: Контролер включає захист від перевантаження по струму, захист від перенапруги, обмеження температури та виявлення розриву та короткого замикання TEC.
