Система LiDAR на автономному транспортному засобі або пристрої придорожнього датчика має працювати надійно в діапазоні температур, який може охоплювати від -40°C взимку до +85°C під прямим сонячним промінням влітку. Лазерні діоди, фотодетектори та оптичні компоненти всередині корпусу чутливі до температури. Зсув лише на кілька градусів може змінити довжину хвилі випромінювання лазера, зменшити співвідношення сигнал/шум детектора та спотворити оптичне вирівнювання. Результатом є погіршення точності діапазону та якості хмари точок. Для інженера із закупівель, який визначає компоненти управління температурою, питання полягає не в тому, чи потрібен контроль температури, а в тому, яка технологія може забезпечити його в межах розміру, потужності та надійності системи LiDAR.Термоелектричні охолоджувачістали кращим рішенням для багатьох із цих проблем.
Цей посібник написано для покупців та інженерів-конструкторів, яким потрібно зрозуміти, як термоелектричні охолоджувачі вирішують проблеми з контролем температури в системах LiDAR. Ми розглянемо конкретні теплові проблеми в LiDAR, принцип роботи термоелектричних охолоджувачів, ключові специфікації для оцінки, міркування щодо інтеграції та критерії вибору постачальника. Ми також надамо детальні параметри продукту з нашого заводу за адресоюFuzhou X-Meritan Technology Co., Ltd.Незалежно від того, чи розробляєте ви систему LiDAR для автомобільного, промислового чи картографічного застосування, цей посібник допоможе вам вибрати правильний термоелектричний охолоджувач, який відповідає вашим вимогам до керування температурою.
Системи LiDAR представляють унікальний набір теплових проблем, які відрізняються від інших електронних систем. Першим викликом є чутливість лазерного діода. Довжина хвилі випромінювання лазерного діода змінюється з температурою зі швидкістю приблизно 0,3 нм/°C. Для системи LiDAR, яка використовує вузькосмугові оптичні фільтри або детектування, чутливе до довжини хвилі, цей дрейф може спричинити невідповідність між довжиною хвилі лазера та смугою пропускання фільтра, зменшуючи силу сигналу та діапазон виявлення. Другою проблемою є тепловий шум фотодетектора. Темновий струм і еквівалентна потужність шуму детектора збільшуються з температурою, погіршуючи співвідношення сигнал/шум і точність вимірювання відстані. Третє завдання – теплове розширення оптичної лави. Оптичні компоненти встановлено на загальній стійці, і якщо стіл розширюється або стискається під впливом температури, вирівнювання лазера, детектора та скануючої оптики може зміщуватися, спричиняючи помилки наведення. У наведеній нижче таблиці підсумовано ці проблеми та їхні наслідки.
| Виклик | Джерело | Вплив на продуктивність LiDAR |
| Дрейф довжини хвилі лазера | Температурний коефіцієнт лазерного діода | Зниження потужності сигналу, втрата діапазону |
| Збільшення шуму детектора | Тепловий шум у фотоприймачі | Нижчий SNR, знижена точність |
| Розширення оптичного стенда | Теплове розширення монтажних матеріалів | Зміщення, помилки наведення |
| Екстремальні температури навколишнього середовища | Операційне середовище | Збій системи або зниження продуктивності |
| Щільність тепловиділення | Компактний корпус | Локалізовані гарячі точки, температурні градієнти |
Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. виробляє термоелектричні охолоджувачі, які спеціально розроблені для вирішення цих проблем. Ми розуміємо теплові вимоги до систем LiDAR і працюємо з нашими клієнтами, щоб вибрати правильний охолоджувач для їх конкретної потужності лазера, типу детектора та умов навколишнього середовища.

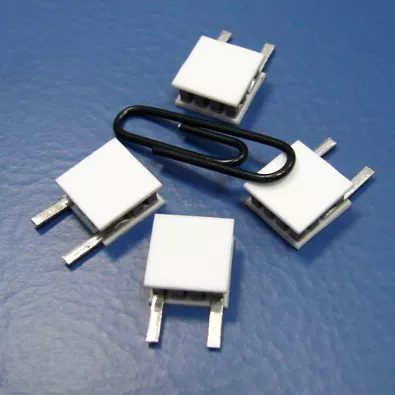

Термоелектричний охолоджувач — це твердотільний тепловий насос, який використовує ефект Пельтьє для передачі тепла від однієї сторони пристрою до іншої під час застосування постійного струму. Пристрій складається з масиву напівпровідникових таблеток, як правило, телуриду вісмуту, затиснутих між двома керамічними підкладками. Коли струм тече, одна сторона стає холодною (холодна сторона), а інша стає гарячою (гаряча сторона). Тепло поглинається на холодній стороні та виділяється на гарячій стороні, де воно розсіюється радіатором. Реверсування струму змінює напрямок теплопередачі, що дозволяє використовувати один і той же пристрій як для охолодження, так і для обігріву. Таке двонаправлене керування є ключовою перевагою систем LiDAR, які повинні працювати як у гарячому, так і в холодному середовищі. У таблиці нижче наведено порівняння термоелектричних охолоджувачів з іншими технологіями охолодження.
| технології | Охолодження/Обігрів | Розмір | Точність | Надійність | Шум/вібрація |
| Термоелектричний охолоджувач | Обидва | Компактний | Висока (+/- 0,1°C) | Високий (твердий стан) | Жодного |
| На основі компресора | Обидва | Великий | Помірний | Помірний (рухомі частини) | Високий |
| На основі вболівальників | Тільки охолодження | Помірний | Низький | Помірний (знос підшипників) | Помірний |
| Теплова труба | Тільки охолодження | Компактний | Низький | Високий | Жодного |

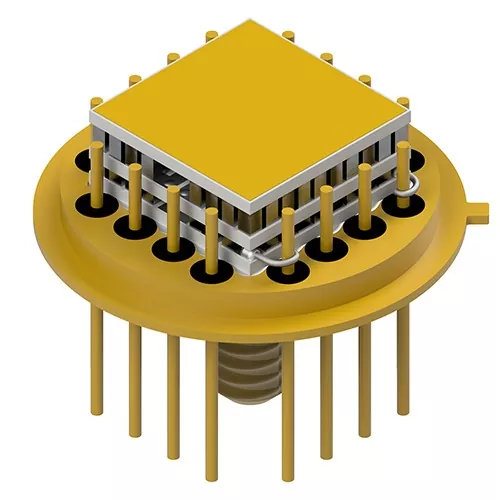

На нашому заводі ми розробляємо наші термоелектричні охолоджувачі відповідно до вимог систем LiDAR. Ми використовуємо високоефективні гранули телуриду вісмуту та вдосконалені керамічні підкладки для досягнення високої потужності охолодження при компактному розмірі. Наші охолоджувачі доступні з вбудованими датчиками температури та керуючою електронікою, що дозволяє точно стабілізувати температуру лазерного діода та детектора.
Вибираючи термоелектричний охолоджувач для системи LiDAR, покупці повинні оцінити кілька ключових характеристик. Охолоджувальна потужність (Qc) визначає, скільки тепла може відвести охолоджувач за певної різниці температур. Для додатків LiDAR потужність охолодження має бути достатньою для обробки теплового навантаження від лазерного діода, детектора та будь-яких інших теплогенеруючих компонентів. Максимальна різниця температур (ΔTmax) визначає максимальну різницю температур, яку може досягти охолоджувач між холодною та гарячою сторонами. Номінальний струм і напруга визначають вимоги до джерела живлення. Слід і товщина визначають обмеження інтеграції. Коефіцієнт корисної дії (COP) визначає ефективність кулера. У наведеній нижче таблиці підсумовано ці характеристики.
| Специфікація | Типовий діапазон для LiDAR | Важливість |
| Потужність охолодження (Qc) | 5 Вт - 50 Вт | Має перевищувати загальне теплове навантаження |
| Максимальна різниця температур (ΔTmax) | 65°C - 75°C | Визначає охолоджувальну здатність |
| Струм (Imax) | 2 А - 8 А | Визначає джерело живлення |
| Напруга (Vmax) | 5 В - 24 В | Визначає джерело живлення |
| Слід | 10 х 10 мм до 40 х 40 мм | Визначає інтеграцію |
| Товщина | 2 мм - 6 мм | Визначає інтеграцію |
| Коефіцієнт ефективності (COP) | 0,3 - 0,6 | Визначає енергоефективність |
У Fuzhou X-Meritan Technology Co., Ltd. наша фабрика пропонує асортимент термоелектричних охолоджувачів з різною холодопродуктивністю, площею та номіналом напруги. Ми можемо допомогти нашим клієнтам вибрати правильний кулер для їхніх конкретних теплових вимог LiDAR. Наша команда інженерів також може забезпечити теплове моделювання та підтримку проектування, щоб переконатися, що кулер належним чином інтегрований у корпус LiDAR.
Продуктивність термоелектричного охолоджувача в системі LiDAR залежить не тільки від самого охолоджувача, але й від того, як він інтегрований. Кілька факторів можуть впливати на ефективність. Перший - це тепловий інтерфейс між охолоджувачем і лазерним діодом або детектором. Поганий термічний інтерфейс, такий як сухий з’єднання або нерівна поверхня, може збільшити термічний опір і знизити ефективність охолодження. По-друге, це конструкція радіатора. Гаряча сторона охолоджувача повинна мати можливість відводити тепло в навколишнє середовище. Якщо радіатор невеликий або потік повітря недостатній, температура гарячої сторони підвищиться, зменшуючи охолоджуючу потужність і потенційно перегріваючи кулер. Третій – теплоізоляція холодної сторони. Холодна сторона повинна бути ізольована від навколишнього середовища, щоб запобігти витоку тепла, який може знизити ефективність охолодження. У таблиці нижче підсумовано ці інтеграційні фактори.
| Фактор інтеграції | Вплив на продуктивність | Пом'якшення |
| Матеріал термоінтерфейсу | Поганий інтерфейс збільшує термічний опір | Використовуйте термопасту або прокладки з високою електропровідністю |
| Конструкція радіатора | Невідповідний радіатор знижує потужність охолодження | Розмір радіатора для максимального теплового навантаження |
| Потік повітря | Поганий потік повітря підвищує температуру гарячої сторони | Забезпечте відповідну вентиляцію або приплив повітря |
| Ізоляція холодної сторони | Витік тепла знижує ефективність охолодження | Використовуйте ізоляцію навколо холодної сторони |
| Конденсат | На холодних поверхнях може утворюватися волога | Використовуйте герметичний корпус або осушувач |
На нашому заводі ми надаємо технічну підтримку, щоб допомогти нашим клієнтам інтегрувати термоелектричний охолоджувач у їхню систему LiDAR. Ми можемо порекомендувати матеріали термоінтерфейсу, конструкції радіатора та методи ущільнення, які забезпечують оптимальну продуктивність. Наша мета полягає в тому, щоб допомогти нашим клієнтам досягти температурної стабільності, якої вимагає їхня система LiDAR.
Оцінка постачальника термоелектричних охолоджувачів для додатків LiDAR вимагає зосередження на можливостях теплового проектування, якості виробництва, тестуванні та підтримці додатків. Постачальник повинен мати можливість розробити та виготовити охолоджувачі відповідно до необхідних специфікацій, включаючи індивідуальні розміри та номінальну напругу. Якість виготовлення має бути постійною, з жорсткими допусками на розміщення гранул і площинність кераміки. Постачальник повинен перевірити кожен охолоджувач на холодопродуктивність, ΔTmax і струм витоку. Постачальник повинен забезпечити підтримку додатків, включаючи теплове моделювання та інтеграцію. Таблиця нижче підсумовує ці критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Можливість теплового проектування | Індивідуальний дизайн, теплове моделювання | Забезпечує оптимальну продуктивність для програми |
| Якість виготовлення | Точне розміщення гранул, керамічна площина | Забезпечує постійну продуктивність і надійність |
| Тестування | Холодильна здатність, ΔTmax, струм витоку | Забезпечує відповідність кулера специфікаціям |
| Підтримка додатків | Керівництво інтеграцією, теплове моделювання | Допомагає досягти оптимальної продуктивності системи |
Наша фабрика X-Meritan виробляє термоелектричні охолоджувачі вже більше десяти років. Ми маємо великий досвід у тепловому проектуванні та виробництві. Ми тестуємо кожен кулер перед відправкою та надаємо технічну підтримку нашим клієнтам. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером для термоелектричних охолоджувачів LiDAR.

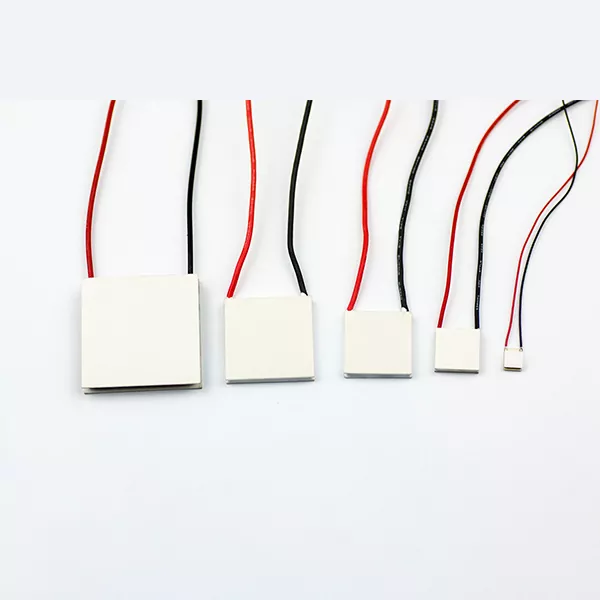

У наступній таблиці наведено ключові параметри продукції для наших термоелектричних охолоджувачів. Ці кулери розроблені для систем LiDAR та інших додатків із точним керуванням температурою. Наша фабрика також може виготовляти індивідуальні охолоджувачі відповідно до конкретних вимог.
| Параметр | Діапазон специфікацій | Примітки |
| Потужність охолодження (Qc) | 5 Вт - 50 Вт | При ΔT = 0°C |
| Максимальна різниця температур (ΔTmax) | 65°C - 75°C | При Qc = 0 Вт |
| Струм (Imax) | 2 А - 8 А | Підбирається для живлення |
| Напруга (Vmax) | 5 В - 24 В | Підбирається для живлення |
| Слід | 10 х 10 мм до 40 х 40 мм | Доступні індивідуальні розміри |
| Товщина | 2 мм - 6 мм | Вибрано для інтеграції |
| Керамічний матеріал | Глинозем (Al2O3) | Стандартний |
| Пелетний матеріал | Телурид вісмуту (Bi2Te3) | Високопродуктивний |
| Робоча температура | від -40°C до +85°C | Відібрано для середовища |
| Параметри інтеграції | Датчик, керуюча електроніка | Доступні спеціальні опції |
| MOQ | 100 шт | Договірна для великих замовлень |
| Час виконання | 2-4 тижні | Залежить від кількості та налаштування |
На нашому заводі ми виробляємо наші термоелектричні охолоджувачі відповідно до цих та інших специфікацій. Ми можемо налаштувати потужність охолодження, площу, напругу та параметри інтеграції відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку сировини, перевірку в процесі виробництва та остаточну перевірку перед відправленням. Наша мета полягає в тому, щоб надати нашим клієнтам високоякісні термоелектричні охолоджувачі, які відповідають їхнім потребам управління температурою LiDAR.
Запитання 1: Чи може термоелектричний охолоджувач як охолоджувати, так і нагрівати систему LiDAR?
Відповідь: Так, термоелектричний кулер може як охолоджувати, так і нагрівати. Змінюючи полярність постійного струму, змінюється напрям теплопередачі. Це дозволяє тому самому охолоджувачу нагрівати лазерний діод у холодному середовищі та охолоджувати його у гарячому середовищі. Ця двонаправлена здатність є важливою для систем LiDAR, які повинні працювати в широкому діапазоні температур. У Fuzhou X-Meritan Technology Co., Ltd. наші охолоджувачі розроблені для двонаправленої роботи.
Питання 2: Скільки енергії споживає термоелектричний кулер у системі LiDAR?
Відповідь: споживання електроенергії залежить від потужності охолодження, різниці температур і COP. Типовий термоелектричний кулер для LiDAR може споживати від 5 до 20 Вт. COP зазвичай становить від 0,3 до 0,6, тобто на кожен ват відведеного тепла кулер споживає від 1,7 до 3,3 Вт електроенергії. Споживана потужність повинна враховуватися в загальному бюджеті потужності системи.
Запитання 3: Яка типова стабільність температури досягається за допомогою термоелектричного охолоджувача?
Відповідь: з належним чином розробленим контуром керування термоелектричний охолоджувач може досягати температурної стабільності +/- 0,1°C або вище. Цей рівень точності важливий для систем LiDAR, які потребують стабільної довжини хвилі лазера та продуктивності детектора. Стабільність залежить від якості датчика температури, керуючої електроніки та теплової конструкції системи.
Питання 4: Чи можна використовувати термоелектричні охолоджувачі в автомобільних системах LiDAR?
Відповідь: Так, термоелектричні охолоджувачі використовуються в автомобільних системах LiDAR. Вони повинні відповідати автомобільним вимогам щодо вібрації, ударів і зміни температури. На нашому заводі ми пропонуємо кулери, перевірені на відповідність автомобільним стандартам, включаючи вібрацію та термічний удар. Ми також можемо надати кваліфіковану електроніку керування AEC-Q100 для автомобільних застосувань.
Питання 5: Як вибрати правильний термоелектричний охолоджувач для моєї системи LiDAR?
Відповідь: Щоб вибрати правильний термоелектричний охолоджувач, вам потрібно визначити загальне теплове навантаження, необхідну різницю температур, доступне джерело живлення та обмеження інтеграції. Наша команда інженерів може допомогти вам розрахувати ці вимоги та вибрати оптимальний охолоджувач для вашого застосування. Ми також надаємо підтримку теплового моделювання для перевірки конструкції перед створенням прототипу.
Системи LiDAR викликають значні проблеми з контролем температури, від дрейфу довжини хвилі лазера та шуму детектора до оптичного зміщення та екстремальних умов навколишнього середовища. Термоелектричні охолоджувачі вирішують ці проблеми за допомогою точного, двонаправленого, твердотільного контролю температури в компактному та надійному корпусі. Інженерам із закупівель і командам проектувальників важливо розуміти теплові проблеми, специфікації охолоджувачів і питання інтеграції, щоб вибрати правильне рішення. У Fuzhou X-Meritan Technology Co., Ltd. наша фабрика має досвід і можливості для виробництва термоелектричних охолоджувачів, які відповідають високим вимогам систем LiDAR. Ми тісно співпрацюємо з нашими клієнтами, щоб вибрати правильний кулер і забезпечити успішну інтеграцію.
Whether you are developing LiDAR for autonomous vehicles, industrial automation, or mapping applications, we invite you to contact us to discuss your requirements. Ми можемо надати зразки, технічні дані та індивідуальні рішення. Our commitment to quality and customer satisfaction has made us a trusted partner for LiDAR system developers around the world.
Зв’яжіться з Fuzhou X-Meritan Technology Co., Ltd. сьогодніщоб обговорити ваші вимоги до термоелектричного охолоджувача LiDAR і дізнатися, як наші продукти можуть забезпечити термостабільність, яка потрібна вашій системі.
