Інженер-конструктор працює над новим медичним діагностичним пристроєм. Пристрою потрібна невелика зона охолодження, яка може підтримувати точну температуру 4°C, з можливістю перемикання на нагрівання для іншого тесту. Система охолодження має бути компактною, без вібрації та здатною працювати в будь-якій орієнтації. Звичайні охолоджувальні пристрої — компресори, вентилятори та теплообмінники — не відповідають цим вимогам. Вони занадто великі, занадто галасливі та занадто негнучкі. Рішенням є термоелектричний охолоджувач, твердотільний пристрій, який використовує ефект Пельтьє для перекачування тепла. Ефект Пельтьє - це явище, яке відрізняєТермоелектричні охолоджувачівід усіх інших технологій охолодження. Це причина, чому вони можуть бути мініатюрними, чому вони не мають рухомих частин і чому вони можуть миттєво переключатися з охолодження на нагрівання. Для інженерів із закупівель і дизайнерів продуктів розуміння ефекту Пельтьє має важливе значення для визначення того, чи є термоелектричний охолоджувач правильним вибором для конкретного застосування.
Цей посібник написано для покупців, які потребують джерела термоелектричних охолоджувачів і хочуть зрозуміти технологію, що стоїть за ними. Ми пояснимо, що таке ефект Пельтьє, як він працює, чим відрізняється від звичайного охолодження та які характеристики мають значення при виборі термоелектричного охолоджувача. Ми також надамо детальні параметри продукту з нашого заводу за адресоюFuzhou X-Meritan Technology Co., Ltd.Якщо ви розробляєте медичні пристрої, лазерні системи, автомобільні сидіння чи побутову електроніку, цей посібник допоможе вам прийняти обґрунтоване рішення щодо термоелектричного охолодження.

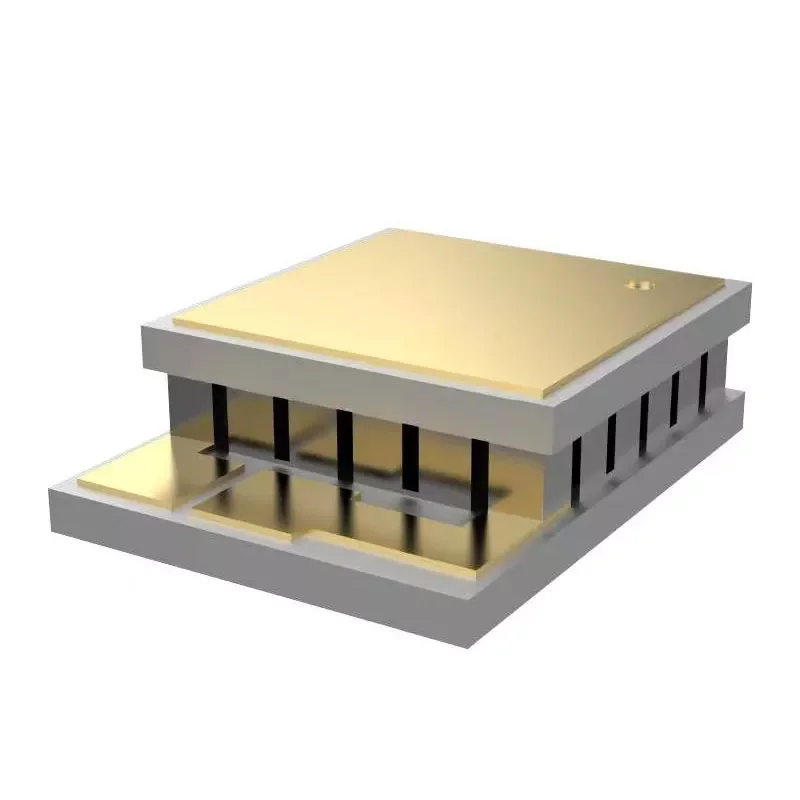

Ефект Пельтьє — це термоелектричне явище, відкрито французьким фізиком Жаном Шарлем Атанасом Пельтьє в 1834 році. Він описує нагрівання або охолодження, яке відбувається в місці з’єднання двох різнорідних провідників, коли через них проходить електричний струм. Коли струм тече в одному напрямку, тепло поглинається в одному переході і виділяється в іншому. Коли струм змінюється, ефект зворотний: гарячий спай стає холодним, а холодний — гарячим. Це фундаментальний принцип термоелектричних охолоджувачів. Термоелектричний охолоджувач, також відомий як охолоджувач Пельтьє, — це твердотільний тепловий насос, який використовує ефект Пельтьє для передачі тепла від однієї сторони пристрою до іншої. Пристрій складається з масиву напівпровідникових таблеток p-типу та n-типу, з’єднаних електрично послідовно та термічно паралельно. Гранули затиснуті між двома керамічними підкладками. Коли подається постійний струм, електрони та дірки рухаються через гранули, несучи з собою тепло. У результаті виходить холодна сторона і гаряча сторона. У наведеній нижче таблиці підсумовано ключові аспекти ефекту Пельтьє.
| Аспект | опис |
| Відкриття | Жан Чарльз Атанас Пельтьє, 1834 рік |
| Принцип | Нагрівання або охолодження в місці з'єднання різнорідних провідників |
| Напрямок ефекту | Залежить від напрямку струму |
| Ключові компоненти | Напівпровідникові таблетки P-типу та N-типу, керамічні підкладки |
| Результат | Холодна сторона і гаряча сторона |
Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. спеціалізується на розробці та виробництві термоелектричних охолоджувачів на основі ефекту Пельтьє. Ми маємо великий досвід у виробництві напівпровідникових таблеток, складанні модулів і проектуванні теплових систем. Наші продукти використовуються в широкому діапазоні застосувань, від медичних пристроїв до побутової електроніки.
Термоелектричні охолоджувачі відрізняються від звичайних охолоджуючих пристроїв декількома принциповими ознаками. Звичайні охолоджувальні пристрої, такі як системи стиснення пари, абсорбційні чиллери та теплові насоси, покладаються на механічні компоненти — компресори, насоси та вентилятори — для циркуляції холодоагенту та передачі тепла. Ці системи є ефективними та ефективними для великомасштабного охолодження, але вони громіздкі, шумні та мають рухомі частини, які зношуються. Термоелектричні охолоджувачі не мають рухомих частин. Вони використовують ефект Пельтьє для безпосереднього перекачування тепла без холодоагенту чи механічного стиснення. Це робить їх компактними, тихими, надійними та здатними працювати в будь-якій орієнтації. У таблиці нижче наведено порівняння двох типів систем охолодження.
| Характеристика | Термоелектричний охолоджувач | Звичайний охолоджуючий пристрій |
| Принцип роботи | Ефект Пельтьє | Паро-компресія або абсорбція |
| Рухомі частини | Жодного | Компресор, вентилятори, насоси |
| Холодоагент | Жодного | Обов'язковий |
| Розмір | Компактний | Великий |
| Шум | Безшумний (крім вентилятора) | Шумно |
| вібрація | Жодного | так |
| Орієнтація | Будь-яка орієнтація | Зазвичай фіксована орієнтація |
| Охолодження/Обігрів | Реверсивний (за поточним реверсом) | Не реверсивний (без додаткових клапанів) |
| Ефективність | Нижче (COP зазвичай 0,5 - 1,5) | Вищий (COP зазвичай 2-4) |
| Точний контроль температури | Відмінно (+/- 0,1°C) | Помірний (+/- 1°C) |
На нашому заводі ми виробляємо термоелектричні охолоджувачі для застосувань, які потребують унікальних переваг твердотільного охолодження. Ми допомагаємо нашим клієнтам зрозуміти компроміси між термоелектричним і звичайним охолодженням, щоб вони могли зробити правильний вибір для свого застосування. Наша команда інженерів може допомогти з тепловими розрахунками, вибором модулів і проектуванням системи.
Вибираючи термоелектричний охолоджувач, покупець повинен враховувати кілька основних характеристик. Ці специфікації визначають продуктивність кулера та його придатність для застосування. Найважливішими характеристиками є максимальна різниця температур (ΔTmax), максимальна потужність охолодження (Qmax), максимальний струм (Imax), максимальна напруга (Vmax) і розміри модуля. ΔTmax — це максимальна різниця температур, яку може досягти модуль між гарячою та холодною сторонами. Qmax — це максимальна кількість тепла, яку може перекачувати модуль при ΔT=0. Imax і Vmax — це максимальний струм і напруга, при яких може працювати модуль. У наведеній нижче таблиці підсумовано ці характеристики.
| Специфікація | опис | Типовий діапазон |
| ΔTмакс | Максимальна різниця температур (від гарячої до холодної) | 60°C - 75°C |
| Qмакс | Максимальна потужність охолодження при ΔT=0 | 10 Вт - 200 Вт |
| Imax | Максимальний робочий струм | 2 А - 15 А |
| Vмакс | Максимальна робоча напруга | 3 В - 30 В |
| Розмір модуля | Довжина х ширина х висота | 10 x 10 мм до 62 x 62 мм |
| Кількість етапів | Одно- або багатоступеневі | 1 - 5 |
Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. виробляє термоелектричні охолоджувачі з широким діапазоном специфікацій. Ми пропонуємо одноступінчасті та багатоступеневі модулі з Qmax від 10 Вт до 200 Вт і ΔTmax від 60°C до 75°C. Ми також можемо розробити модулі на замовлення відповідно до конкретних вимог. Наша команда інженерів допоможе підібрати оптимальний модуль для вашої програми.
Термоелектричні охолоджувачі найкраще підходять для застосувань, які вимагають одного або кількох із наступного: компактний розмір, відсутність рухомих частин, відсутність вібрації, точний контроль температури або можливість перемикання між охолодженням і нагріванням. Ці програми зазвичай знаходять у таких галузях, як медицина, авіакосмічна промисловість, автомобільна промисловість, споживча електроніка та телекомунікації. У медичній промисловості термоелектричні охолоджувачі використовуються в діагностичних приладах, інсулінових охолоджувачах, лабораторному обладнанні. В аерокосмічній галузі вони використовуються в супутникових компонентах і охолодженні авіоніки. В автомобілебудуванні вони використовуються для охолодження сидінь, керування температурою акумулятора та підстаканників. У споживчій електроніці вони використовуються в портативних охолоджувачах, винних охолоджувачах і охолоджувачах процесорів. У таблиці нижче наведено основні сфери застосування та причини, чому термоелектричні охолоджувачі підходять для них.
| застосування | Ключова вимога | Чому саме термоелектричний охолоджувач |
| Медичні діагностичні прилади | Точний контроль температури | Точність +/- 0,1°C, відсутність вібрації |
| Лазерні системи | Компактне, точне охолодження | Невеликий розмір, швидкий відгук |
| Автомобільні сидіння | Охолодження та нагрівання | Реверсивний реверсом струму |
| Портативні охолоджувачі | Компактний, працює від батарейок | Низька потужність, відсутність холодоагенту |
| Телекомунікаційне обладнання | Надійний, не вимагає обслуговування | Без рухомих частин, довгий термін служби |
| Аерокосмічна | Легкий, без вібрації | Компактний, твердотільний |
На нашому заводі ми працюємо з клієнтами в усіх цих галузях, щоб забезпечити термоелектричні охолоджувачі, які відповідають їхнім конкретним вимогам. Ми можемо надати стандартні модулі або збірки, розроблені на замовлення. Наша команда інженерів може допомогти з тепловими розрахунками, вибором модулів та інтеграцією системи.
Оцінка постачальника термоелектричних охолоджувачів вимагає зосередження на виробничих можливостях, контролі якості, технічній підтримці та досвіді. Постачальник повинен мати можливість виготовляти напівпровідникові таблетки та збирати модулі відповідно до необхідних специфікацій. Для цього потрібне спеціальне обладнання для нарізання гранул, пайки та тестування. Постачальник повинен мати систему контролю якості, яка забезпечує постійну продуктивність і надійність. Це включає перевірку на ΔTmax, Qmax і герметичність. Постачальник повинен мати технічну підтримку, щоб допомогти з вибором модуля та проектування теплової системи. У таблиці нижче наведено критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Виробнича здатність | Виробництво пелет, обладнання для збірки модулів | Забезпечує якість і консистенцію продукції |
| Контроль якості | ISO 9001, записи випробувань | Забезпечує постійну продуктивність |
| Технічна підтримка | Теплотехніка, допомога в проектуванні | Допомагає вибрати потрібний модуль |
| Досвід | Послужний список в термоелектричній промисловості | Демонструє здатність і надійність |
| Налаштування | Можливість розробки нестандартних модулів | Відповідає спеціальним вимогам застосування |
Наша фабрика X-Meritan виробляє термоелектричні охолоджувачі вже більше десяти років. Ми інвестували в сучасне обладнання для виробництва гранул і складання модулів. Ми сертифіковані за стандартом ISO 9001 і ведемо детальні записи всіх тестів продуктивності. Наша технічна команда готова допомогти з вибором модуля та проектування теплової системи. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером для термоелектричних охолоджувачів.
У наступній таблиці наведено ключові параметри продукції для наших термоелектричних охолоджувачів. Ці модулі призначені для широкого спектру застосувань, від медичних пристроїв до побутової електроніки. Наша фабрика також може виготовляти спеціальні модулі відповідно до конкретних вимог.
| Параметр | Діапазон специфікацій | Примітки |
| ΔTмакс | 60°C - 75°C | Залежить від модульної оцінки |
| Qмакс | 10 Вт - 200 Вт | При ΔT=0 |
| Imax | 2 А - 15 А | Максимальний робочий струм |
| Vмакс | 3 В - 30 В | Максимальна робоча напруга |
| Розмір модуля | 10 x 10 мм до 62 x 62 мм | Доступні індивідуальні розміри |
| Кількість етапів | 1 - 5 | Багатоступінчастий для вищого ΔT |
| Керамічна підкладка | Глинозем, нітрид алюмінію | AlN для підвищення теплопровідності |
| Припій | Sn-Sb, Sn-Bi, Au-Sn | Вибраний для діапазону температур |
| Робоча температура | від -50°C до +150°C | Залежить від припою та матеріалів |
| Очікувана тривалість життя | 100 000+ годин | З належним терморегулюванням |
На нашому заводі ми виробляємо наші термоелектричні охолоджувачі відповідно до цих та інших специфікацій. Ми можемо налаштувати ΔTmax, Qmax, розмір і кількість ступенів відповідно до конкретного застосування. Наша система контролю якості включає тестування кожного модуля на ефективність і надійність. Наша мета полягає в тому, щоб надати нашим клієнтам високоякісні термоелектричні охолоджувачі, які відповідають їхнім потребам управління температурою.
Запитання 1: Яка типова ефективність термоелектричного охолоджувача порівняно з системою на основі компресора?
Відповідь: Коефіцієнт продуктивності (COP) термоелектричного охолоджувача зазвичай становить від 0,5 до 1,5, тоді як система на основі компресора зазвичай має COP від 2 до 4. Це означає, що термоелектричні охолоджувачі є менш ефективними та споживають більше енергії за ту саму кількість охолодження. Однак їхній компактний розмір, відсутність рухомих частин і точний контроль температури роблять їх кращим вибором для багатьох застосувань, де ефективність є другорядною щодо цих інших факторів.
Питання 2: Чи можна використовувати термоелектричний кулер як для охолодження, так і для обігріву?
Відповідь: Так, термоелектричний охолоджувач можна використовувати як для охолодження, так і для обігріву. Змінюючи напрямок постійного струму, гаряча і холодна сторони міняються місцями. Це робить термоелектричні охолоджувачі ідеальними для застосувань, які потребують як охолодження, так і обігріву, наприклад, автомобільних сидінь, охолоджувачів вина та медичних пристроїв. Перемикання відбувається миттєво і не вимагає додаткових компонентів.
Запитання 3: Яку максимальну різницю температур може досягти термоелектричний охолоджувач?
Відповідь: Максимальна різниця температур (ΔTmax) одноступінчастого термоелектричного охолоджувача зазвичай становить від 60°C до 75°C. Для більших перепадів температур використовуються багатоступеневі модулі. Багатоступінчастий модуль може досягати ΔTmax 100°C або більше. Фактична різниця температур, досягнута в застосуванні, залежить від теплового навантаження та ефективності радіатора на гарячій стороні.
Питання 4: Як довго служать термоелектричні кулери?
Відповідь: Термоелектричні охолоджувачі мають тривалий термін служби, як правило, від 100 000 до 200 000 годин, оскільки вони не мають рухомих частин. Термін служби обмежується деградацією паяних з’єднань і напівпровідникових матеріалів. За належного керування температурою та умов експлуатації термоелектричний охолоджувач може прослужити багато років. Наша фабрика перевіряє наші модулі, щоб переконатися, що вони відповідають нашим специфікаціям очікуваної тривалості служби.
Питання 5: Яка різниця між одноступінчатим і багатоступінчастим термоелектричним охолоджувачем?
Відповідь: одноступінчастий термоелектричний охолоджувач має один шар напівпровідникових гранул і може досягати ΔTmax від 60°C до 75°C. Багатоступеневий термоелектричний охолоджувач складається з кількох шарів, накладених один на одного, причому кожен шар впливає на загальну різницю температур. Багатоступеневі модулі можуть досягати ΔTmax 100°C або більше, але вони мають нижчу потужність охолодження (Qmax) і дорожчі. Вони використовуються для додатків, які вимагають дуже низьких температур, таких як інфрачервоні детектори та датчики CCD.
Ефект Пельтьє - це явище, яке відрізняє термоелектричні охолоджувачі від звичайних охолоджуючих пристроїв. Він забезпечує твердотільний тепловий насос без рухомих частин, холодоагенту та вібрації. Це робить термоелектричні охолоджувачі ідеальними для застосувань, які вимагають компактних розмірів, точного контролю температури та можливості перемикатися між охолодженням і нагріванням. Хоча вони менш ефективні, ніж системи на основі компресорів, їхні унікальні переваги роблять їх єдиним життєздатним вибором для багатьох вимогливих застосувань. Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. має досвід і обладнання для виробництва високоякісних термоелектричних охолоджувачів, які відповідають найвибагливішим вимогам. Ми використовуємо високоякісні напівпровідникові матеріали, точні процеси складання та ретельні випробування, щоб переконатися, що наші модулі забезпечують надійну роботу та тривалий термін служби.
Якщо ви розробляєте медичні пристрої, лазерні системи, автомобільні компоненти чи побутову електроніку, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги до термоелектричного охолоджувача. Ми можемо надати зразки, технічні дані та індивідуальні рішення. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для компаній у всьому світі.
Зв’яжіться з Fuzhou X-Meritan Technology Co., Ltd. сьогодніщоб обговорити ваші вимоги до термоелектричного охолоджувача та дізнатися, як ефект Пельтьє може вирішити ваші проблеми з керуванням теплом.
