Х-меританє китайським виробником і постачальником, що спеціалізується на термоелектричних рішеннях для охолодження. Ми пропонуємо асортиментКонтролери температури для охолоджувачів Micro TE розроблені для модулів Micro-TECкомпактнийтермоелектричні охолоджувачі, що використовуються в програмах, що вимагають точного регулювання температури. Наші контролери керують струмом, щоб увімкнути як охолодження, так і нагрівання, утримуючи цільові об’єкти при стабільній заданій температурі. Ці продукти призначені для оптичного зв’язку, біологічного та медичного обладнання, побутової електроніки та автомобільного/аерокосмічного секторів. Усі контролери розроблені та виготовлені відповідно до нашої внутрішньої системи якості з можливістю налаштування електричних параметрів, фізичних розмірів, протоколів зв’язку та адаптації до навколишнього середовища.
Контролери температури для охолоджувачів Micro TE регулюють струм, що протікає через термоелектричний охолоджувач, щоб стабілізувати температуру на бажаному значенні. Він постійно відстежує температуру цільового об’єкта та регулює вихідний струм на основі різниці температур і змінює напрямок для перемикання між режимами нагріву та охолодження, а також змінює величину для контролю інтенсивності.
Полярність струму можна змінити, дозволяючи TEC перемикатися між режимами охолодження та нагріву. Для таких застосувань, як ПЛР, які потребують чергування теплових циклів.
Внутрішній контур зворотного зв’язку постійно зчитує фактичну температуру цільового об’єкта, порівнює її із заданим значенням і автоматично регулює вихід, доки температура не стабілізується. Ручне втручання не потрібно.
Вихідний струм і напруга можуть бути налаштовані відповідно до специфікацій керованого TEC, охоплюючи діапазон потужності від міліват до сотень ват.
|
Параметри налаштування |
Основний вміст |
|
Електричні параметри |
Відповідність вхідної напруги та вихідного струму/напруги |
|
Фізичні розміри та інтерфейси |
Форм-фактор друкованої плати, розташування та тип роз’єму |
|
Контроль температури |
Точність контролю та діапазон робочих температур |
|
Протоколи зв'язку та керування |
Інтерфейс зв'язку та налаштування набору команд |
|
Сумісність датчиків |
Підтримка різних типів датчиків температури |
|
Екологічна адаптивність |
Захищеність для певних операційних середовищ |
|
Product Form Factor |
Однокристальне рішення проти налаштування форми модульного продукту |
Стабілізує довжину хвилі лазера (наприклад, лазера DFB). Зміни температури впливають на довжину хвилі лазера, запобігаючи перехресним перешкодам сигналу, викликаним дрейфом температури.
Використовується в інструментах ПЛР та подібних пристроях. Реакції ПЛР вимагають певних температурних умов, що робить необхідним точний термоцикл.
Забезпечує локалізоване точне охолодження для високопродуктивних чіпів (таких як GPU). Запобігає перегріву чіпів під високим навантаженням, що в іншому випадку призвело б до дроселювання та погіршило б роботу користувача.
Стабілізує роботу точних датчиків, таких як LiDAR. Запобігає дрейфу показань датчика, спричиненому змінами температури навколишнього середовища, зберігаючи незмінно точні вимірювання.
Так, якщо вихідний струм і напруга контролера перевищують Imax і Vmax TEC. Вибір контролера з достатнім простором дозволяє одному контролеру керувати декількома моделями TEC у різних лінійках продуктів.
Стабільність залежить від алгоритму керування та роздільної здатності датчика. За допомогою правильно налаштованого ПІД-регулятора та АЦП високої роздільної здатності ±0,01°C або вище можна досягти для багатьох оптичних і лабораторних застосувань.
Залежно від моделі доступні аналогове керування напругою, вхід ШІМ, I²C, SPI, UART і USB. Укажіть вимоги до інтеграції вашої хост-системи, і ми порекомендуємо відповідний інтерфейс.
так Ми підтримуємо налаштування OEM параметрів керування, вихідних діапазонів, вибору інтерфейсу та форм-фактора. Ми дотримуємося процесу розробки на основі зразків: попереднє обговорення → виробництво зразків → перевірка клієнта → масове виробництво.
|

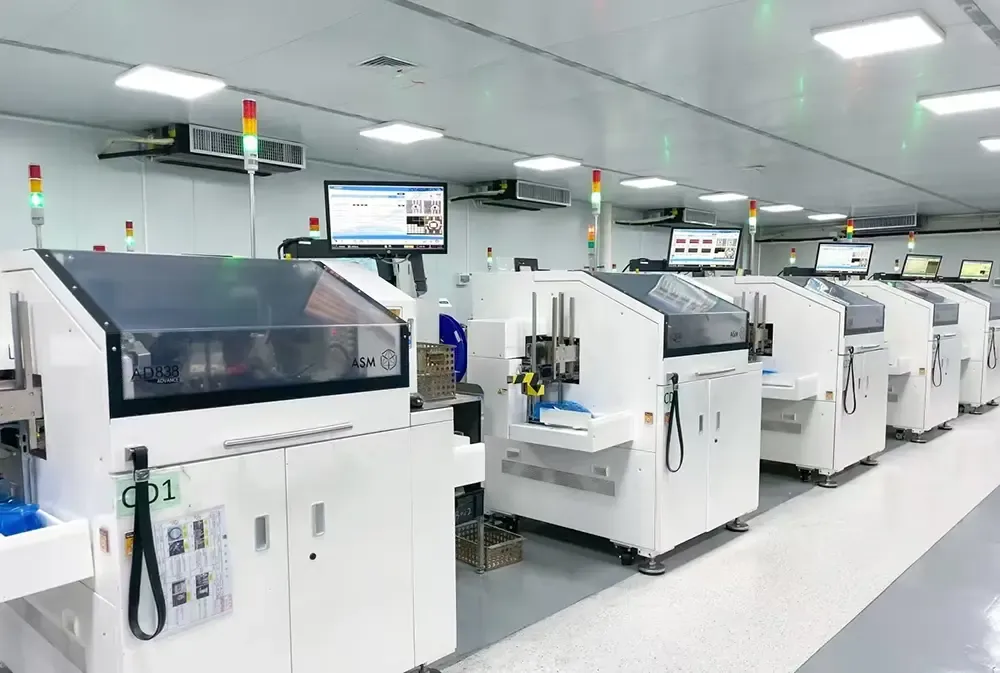

Обладнання |
опис |
|
Печі для занурення олова |
Попереднє лудіння компонента покращує паюваність і запобігає окисленню |
|
Вібраційні поворотно-формувальні машини |
Видалення повітряних бульбашок і рівномірний розподіл інкапсуляційних матеріалів під час заливки або формування |
|
Зварювальні апарати |
Точкове або ультразвукове зварювання внутрішніх проводів, проводів термопар і клем модулів |
|
духовки |
Сушка, попередній нагрів і затвердіння клеїв і покриттів |
|
Струменеві принтери |
Друк ідентифікаційних знаків, номерів моделей і кодів партій для відстеження |
|
Дозавальні машини |
Точне нанесення термоінтерфейсних матеріалів, адгезивів або герметичних засобів |
|
Автоматичні запаювальні машини |
Герметичне ущільнення модулів або пакетів для запобігання проникненню вологи та забруднень |
|
Відрізні машини |
Розмірне різання керамічних підкладок, друкованих плат або свинцевих каркасів |
|
Машини для затвердіння |
Прискорене затвердіння або затвердіння смол і заливних сумішей |
|
Системи пайки оплавленням |
SMT пайка компонентів для поверхневого монтажу під контрольованими температурними профілями |
|
Повністю автоматичні друкарські машини |
Високоточний друк паяльної пасти або провідних клеїв перед розміщенням компонентів |
