Контролер температури ATC-M1 з короткоцикловим ПІД

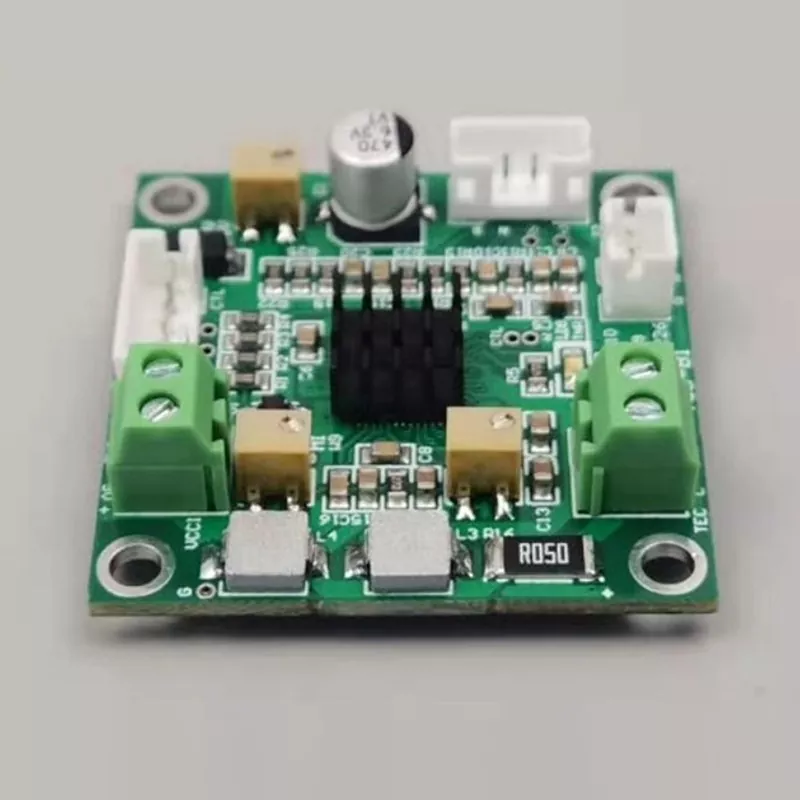

X-Meritan розробляє термоелектричні матеріали, охолоджувачі, компоненти NTC і регулятори температури для управління температурою напівпровідників. Контролер температури ATC-M1 із короткоцикловим PID об’єднує компактну плату 34 мм x 20 мм із короткоцикловим ПІД-регулюванням, зворотним зв’язком температури 10K NTC і керуванням вихідним сигналом TEC для мікрооб’єктів із низькою тепловою інерцією. Він працює від 3,0–5,0 В постійного струму, підтримує температурний діапазон за замовчуванням від +10 до +40 градусів C і має заводську встановлену температуру за замовчуванням 25 градусів C. Температуру можна регулювати за допомогою потенціометра W9 або аналогового входу, із заданою стабільністю регулювання температури 0,001 градуса C.

Ключові характеристики

Короткоциклове ПІД-регулювання

Контролер температури ATC-M1 із короткоцикловим ПІД-регулятором використовує підхід зворотного зв’язку з короткоцикловим ПІД-регулюванням, розроблений для мікрооб’єктів із низькою тепловою інерцією. Часті коригуючі дії допомагають контролеру реагувати на зміни теплового стану контрольованого об’єкта, не покладаючись на більшу теплову реакцію, пов’язану зі звичайними системами.

Компактна структура плати

Завдяки розмірам лише 34 мм x 20 мм і загальній висоті 15,5 мм ATC-M1 підходить для компактних блоків термоконтролю. Його малий форм-фактор особливо актуальний для мініатюрних оптичних, сенсорних і електронних структур, де доступний внутрішній простір обмежений.

Контроль виходу TEC

Контролер призначений для роботи з термоелектричними компонентами охолодження. Його максимальний струм TEC становить 2,5 А, тоді як максимальна напруга TEC становить 4,3 В при живленні 5 В або 2,5 В при живленні 3,3 В. Ці визначені обмеження забезпечують чітку основу для узгодження контролера з пов’язаною системою TEC.

Температурний зворотний зв'язок

Для вимірювання температури та зворотного зв'язку використовується датчик 10K NTC. Зазначена стабільність контролю температури становить 0,001 градуса C, що забезпечує точність, необхідну для застосувань, де невеликі коливання температури можуть вплинути на робочий стан чутливих до температури компонентів.

Технічні дані

Порівняння дизайну

Сфери застосування

1. Фотоніка: X-Meritan визначає застосування фотоніки, включаючи охолодження детектора. Компактна структура контролера та функція зворотного зв’язку по температурі є відповідним елементом керування для невеликих термоелектричних вузлів охолодження.

2. Телекомунікації: Спектр застосування компанії включає термостабілізацію та охолодження телекомунікаційних компонентів. Точне регулювання температури може бути включено в компактні архітектури керування температурою.

3. Медичне обладнання: X-Meritan перераховує ПЛР-підсилювачі та застосування, пов’язані з температурою, у медицині. Контроль температури є важливою частиною систем, де робочі умови залежать від контрольованого теплового середовища.

4. Аерокосмічне зондування: аерокосмічні програми компанії включають датчики виявлення льоду, датчики теплового потоку та ІЧ-датчики. Компактні компоненти термоконтролю можуть бути частиною чутливих до температури систем датчиків.

5. Автомобільна електроніка: X-Meritan також визначає термостабілізацію для LiDAR, AR і детекторів, розширюючи актуальність компактного термоелектричного керування для автомобільних і електронних датчиків. Контролер температури ATC-M1 із короткоцикловим PID можна розглядати для компактних архітектур керування температурою, де контрольований об’єкт має малу теплову масу.

Системна інтеграція

1. Електричні обмеження TEC: регулятор температури ATC-M1 з короткоцикловим PID працює в межах указаних максимальних значень напруги та струму.

2. Температурний зворотний зв’язок: вхід 10K NTC забезпечує шлях зворотного зв’язку температури для системи керування.

3. Діапазон температур: Діапазон контролю температури за замовчуванням становить від +10 до +40 градусів C, із заводською температурою за замовчуванням 25 градусів C.

4. Налаштування вихідного сигналу. Заводська максимальна вихідна напруга за замовчуванням становить 2,0 В, тоді як максимальний вихідний струм за умовчанням становить 1,0 А.

5. Спосіб регулювання: Регулювання температури можна виконати за допомогою потенціометра W9, також підтримується аналоговий вхід температури.

6. Конфігурація продукту: для програм, які потребують іншої конфігурації, X-Meritan стверджує, що продукти можуть бути виготовлені відповідно до креслень або зразків. Процес обслуговування включає комунікацію на ранній стадії, підтвердження зразка та виробництво після підтвердження.

Можливості X-Meritan

ATC-M1 є частиною портфоліо термоелектричних технологій X-Meritan, яке охоплює термоелектричні матеріали, термоелектричні охолоджувачі, вузли TEC, компоненти NTC і контролери температури. Ця структура продукту з’єднує плату контролю температури з термоелектричними компонентами та чутливими елементами, які використовуються в компактних системах керування температурою.

Повний ланцюг термоелектричних технологій

Можливості X-Meritan охоплюють розробку термоелектричних матеріалів, налаштування основних компонентів і проектування рішень для розсіювання тепла. Для ATC-M1 ця технічна сфера безпосередньо пов’язана з керуванням вихідним сигналом TEC, зворотним зв’язком температури NTC і вимогами до керування температурою компактних електронних і оптичних вузлів.

5 основних сфер застосування

X-Meritan повідомляє про застосування в п’яти основних галузях: волоконно-оптичний зв’язок, промислове медичне обладнання, інтелектуальна автомобільна електроніка, споживча електроніка та дослідницькі установи. Ці сфери застосування забезпечують відповідну технічну основу для ATC-M1, особливо там, де потрібні компактне термоелектричне охолодження та контрольовані робочі температури.

Співпраця з компанією Fortune 500

X-Meritan заявляє, що співпрацює з компаніями зі списку Fortune 500 і кількома ключовими національними лабораторіями. Цей досвід має відношення до розробки та застосування термоелектричних компонентів і технологій контролю температури, які використовуються в спеціалізованих електронних і теплових системах керування.

Кілька виробничих процесів

Виробниче обладнання, перераховане X-Meritan, включає печі для занурення олова, машини з вібраційними поворотними формами, зварювальні машини, печі, роздавальні машини, автоматичні запечатувальні машини, обладнання для паяння оплавленням і повністю автоматичні друкарські машини. Ці виробничі процеси підтримують виробництво термоелектричних компонентів і електронних продуктів контролю температури.

55% європейського ринку

X-Meritan повідомляє, що на Європу припадає 55% його міжнародного ринку, тоді як на Північну Америку припадає 15%, Південно-Східна Азія – 15% та інші ринки 15%. Міжнародний прикладний досвід підтверджує досвід компанії в постачанні термоелектричних продуктів і продуктів для керування температурою для різних технічних середовищ.

6. Інтегрована підтримка теплового рішення

Крім окремих компонентів контролю температури, X-Meritan забезпечує розробку рішення для розсіювання тепла та підтримку вибору продукту. Це дозволяє контролеру температури ATC-M1 із короткоцикловим PID розглядати разом із відповідним термоелектричним охолоджувачем, компонентом NTC і вимогами до теплового керування, а не як ізольовану плату керування.

FAQ

Q: Який тип датчика температури використовує ATC-M1?

A: Для вимірювання температури та зворотного зв’язку використовується датчик температури 10K NTC.

З: Що таке стабільність контролю температури?

A: Зазначена стабільність контролю температури становить 0,001 градуса C.

Q: Який максимальний струм TEC?

A: Максимальний струм TEC становить 2,5 A.

З: Який розмір контролера?

A: Контролер температури ATC-M1 із короткоцикловим PID має плату розміром 34 мм x 20 мм із загальною висотою 15,5 мм.

З: Яка температура встановлена ​​за замовчуванням?

Відповідь: Заводська встановлена ​​температура становить 25 градусів C, стандартний діапазон регулювання від +10 до +40 градусів C.

З: Чи може X-Meritan розробляти продукцію відповідно до креслень або зразків?

A: Так. X-Meritan заявляє, що може виробляти продукцію за кресленнями або зразками з підтвердженням зразка перед виробництвом.
