Інженер-конструктор створює прототип компактного охолоджувача медичних зразківТермоелектричні охолоджувачі. Холодна сторона досягає цільової температури протягом декількох хвилин під час стендового випробування. Але коли пристрій встановлено в корпусі, температура холодної сторони починає дрейфувати вгору і ніколи не стабілізується. Інженер перевіряє струм ТЕС, ізоляцію та контур керування. Все виглядає правильно. Проблема зовсім не в холоді. Це на гарячій стороні. Тепло, відведене TEC, не видаляється ефективно, і це тепло повертається через модуль, погіршуючи його охолоджувальну здатність. Це найпоширеніша помилка при проектуванні термоелектричного охолодження, і вона дорого коштує. Для інженерів із закупівель і розробників продуктів розуміння того, чому відведення тепла на гарячій стороні є критичним, — це різниця між продуктом, який працює, і тим, який виходить з ладу в польових умовах.
Цей посібник написано для покупців та інженерів, які закуповують термоелектричні охолоджувачі та відповідні компоненти керування температурою. Ми пояснимо тепловий баланс TEC, чому гаряча сторона є обмежуючим фактором продуктивності охолодження, як вибір радіатора та вентилятора впливає на результат, які специфікації включити в замовлення на закупівлю та як оцінити постачальника. Ми також надамо детальні параметри продукту з нашої фабрики в Fuzhou X-Meritan Technology Co., Ltd. Незалежно від того, чи проектуєте ви охолоджувач напоїв, лазерний модуль, медичний пристрій або корпус електроніки, цей посібник допоможе вам вибрати термоелектричну систему охолодження, яка працює надійно.

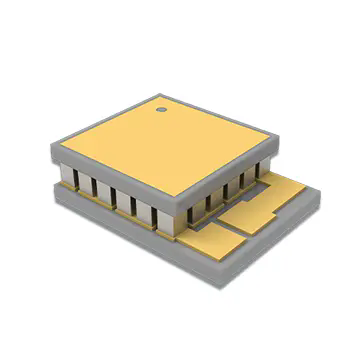

Термоелектричний охолоджувач, також відомий як модуль Пельтьє, — це твердотільний тепловий насос, який переміщує тепло від однієї сторони пристрою до іншої під час подачі електричного струму. Модуль складається з масиву напівпровідникових таблеток, як правило, телуриду вісмуту, затиснутих між двома керамічними підкладками. Коли струм протікає через гранули, електрони поглинають тепло в одному переході та виділяють його в іншому. Сторона, яка поглинає тепло, стає холодною, а сторона, яка віддає тепло, стає гарячою. Немає рухомих частин, холодоагентів і компресорів. Модуль компактний, безшумний, ним можна з точністю керувати. У таблиці нижче наведено основні робочі характеристики термоелектричного охолоджувача.
| Параметр | опис | Типове значення |
| Принцип дії | Ефект Пельтьє (накачування тепла струмом) | Твердотільний, без рухомих частин |
| Холодна сторона | Поглинає тепло від навантаження | Температура нижче кімнатної |
| Гаряча сторона | Виділяє тепло в навколишнє середовище | Температура вище кімнатної |
| Тепловий насос (Qc) | Потужність охолодження | Залежить від розміру модуля та струму |
| Вхідна потужність (Pin) | Споживана електроенергія | Залежить від напруги і струму |
| Відведене тепло (Qh) | Qc + Pin | Завжди більше Qc |
| COP | Qc / Pin | Зазвичай 0,3-0,7 |
наFuzhou X-Meritan Technology Co., Ltd., наша фабрика виробляє термоелектричні охолоджувачі для широкого діапазону охолодження. Ми розуміємо, що модуль є лише частиною системи. Відведення тепла на гарячій стороні однаково важливе, і ми працюємо з нашими клієнтами, щоб переконатися, що вся теплова система розроблена для успіху.
Основною причиною, чому гаряча сторона є обмежуючим фактором, є перший закон термодинаміки. Термоелектричний охолоджувач не знищує тепло; воно рухає його. Тепло, що поглинається на холодній стороні (Qc) плюс електрична потужність, споживана модулем (Pin), має відводитися на гарячій стороні (Qh). Співвідношення просте: Qh = Qc + Pin. Це означає, що гаряча сторона завжди має більше тепла для відведення, ніж холодна сторона поглинає. У типовому модулі, що працює при COP 0,5, тепло, що відводиться на гарячій стороні, в три рази перевищує потужність охолодження. Якщо гаряча сторона не може відвести це тепло, температура гарячої сторони підвищується. А коли температура гарячої сторони підвищується, різниця температур у модулі збільшується, що знижує потужність охолодження та ефективність модуля. Таблиця нижче ілюструє тепловий баланс для типового ТЕС.
| Параметр | Значення | Примітка |
| Потужність охолодження (Qc) | 50 Вт | Тепло поглинається холодною стороною |
| Вхідна потужність (Pin) | 100 Вт | Електроживлення до модуля |
| Відведене тепло (Qh) | 150 Вт | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Коефіцієнт тепловіддачі | 3:1 | Qh / Qc |
На нашому заводі ми допомагаємо нашим клієнтам зрозуміти цей тепловий баланс. Ми надаємо детальні криві продуктивності, які показують, як потужність охолодження змінюється залежно від температури гарячої сторони. Ми також надаємо вказівки щодо розміру радіатора та вибору вентилятора, щоб гарантувати, що гаряча сторона може відводити необхідне тепло. Наша мета — допомогти нашим клієнтам розробити систему, яка надійно досягає бажаної температури холодної сторони.
Коли відведення тепла на гарячій стороні недостатнє, виникає каскад негативних ефектів. Першим ефектом є підвищення температури гарячої сторони. Це зменшує різницю температур, яку може підтримувати модуль, що означає підвищення температури холодної сторони. Другим ефектом є зниження холодопродуктивності. Коли температура гарячої сторони підвищується, здатність модуля перекачувати тепло зменшується. Третій ефект - збільшення споживання електроенергії. Модуль повинен працювати більше, щоб підтримувати температуру холодної сторони, що збільшує вхідну потужність. Четвертий ефект — зниження надійності. Високі температури гарячої сторони прискорюють деградацію модуля та матеріалів термоінтерфейсу. У крайньому випадку модуль може перегрітися і вийти з ладу. У таблиці нижче підсумовано наслідки недостатнього відведення тепла.
| Ефект | причина | наслідок |
| Підвищення температури гарячої сторони | Недостатня потужність радіатора або вентилятора | Знижена ефективність охолодження |
| Зниження потужності охолодження | Підвищений перепад температур | Холодна сторона не досягає цільової температури |
| Збільшення енергоспоживання | Модуль працює більше, щоб компенсувати | Вищі експлуатаційні витрати, більше тепла для відведення |
| Деградація модуля | Термічні навантаження на гранули та паяні з’єднання | Скорочений термін служби, передчасний вихід з ладу |
| Збій теплового інтерфейсу | Висока температура руйнує термопасту | Підвищений термічний опір, подальша втрата продуктивності |
У X-Meritan ми бачили багато випадків, коли система виходила з ладу не тому, що TEC був неадекватним, а тому, що відведення тепла було недостатнім. Ми працюємо з нашими клієнтами, щоб уникнути цих проблем, надаючи повні теплові рішення, включаючи радіатори, вентилятори та матеріали для термоінтерфейсу. Наша команда інженерів допоможе вам розрахувати необхідну потужність відведення тепла та вибрати правильні компоненти.
Визначення правильної системи відводу тепла вимагає системного підходу. Першим кроком є визначення загальної кількості тепла, що відводиться (Qh). Це сума потужності охолодження (Qc) і споживаної потужності (Pin). Другим кроком є визначення максимально допустимої температури гарячої сторони. Зазвичай це температура навколишнього середовища плюс підвищення температури на радіаторі. Третій крок полягає у виборі радіатора з тепловим опором, який може досягти необхідного підвищення температури при доступному потоці повітря. Четвертий крок — вибір вентилятора, який забезпечує достатній потік повітря та статичний тиск. П’ятий крок — вибір матеріалу термоінтерфейсу, який мінімізує контактний опір між модулем і радіатором. У таблиці нижче наведено короткий опис процесу специфікації.
| Крок | Дія | Ключовий параметр |
| 1 | Визначте загальну теплоту, яку потрібно відкинути | Qh = Qc + Pin |
| 2 | Визначте допустиму температуру гарячої сторони | Th = Tamb + ΔT |
| 3 | Виберіть термічний опір радіатора | Rth = ΔT / Qh |
| 4 | Виберіть потік повітря вентилятора та статичний тиск | CFM, Па |
| 5 | Виберіть матеріал термоінтерфейсу | Теплопровідність (Вт/м·K) |
На нашому заводі ми надаємо повні теплові рішення для наших термоелектричних охолоджувачів. Ми можемо постачати радіатори з оптимізованою геометрією ребер, вентилятори з низьким рівнем шуму та високим потоком повітря, а також матеріали для термоінтерфейсу з високою провідністю. Наша команда інженерів може допомогти в процесі розробки специфікацій і надати детальні теплові розрахунки для вашого застосування.
Оцінка постачальника термоелектричних охолоджувачів і компонентів управління температурою вимагає зосередження на якості продукту, термічному досвіді, можливостях тестування та технічній підтримці. Постачальник повинен мати можливість виготовляти модулі з стабільною продуктивністю. Вони повинні мати досвід проектування теплових систем. Вони повинні мати обладнання для тестування модулів і систем під навантаженням. І вони повинні надати технічну підтримку, щоб допомогти вам вибрати правильні компоненти. Таблиця нижче підсумовує ці критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Модуль якості | Стабільна продуктивність, перевірка надійності | Забезпечує відповідність модуля специфікаціям |
| Термоекспертиза | Можливість проектування системи, теплове моделювання | Забезпечує роботу повної системи |
| Можливість тестування | Тестування продуктивності під навантаженням, тестування терміну експлуатації | Перевіряє продуктивність і надійність |
| Технічна підтримка | Прикладна техніка, теплотехнічні розрахунки | Допомагає вибрати потрібні компоненти |
| Продуктивність доставки | Запис про своєчасну доставку, можливість інвентаризації | Забезпечує роботу вашої виробничої лінії |
Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. виробляє термоелектричні охолоджувачі та теплові рішення вже більше десяти років. Ми маємо великий досвід проектування та тестування теплових систем. Ми маємо сертифікат ISO 9001 і ведемо детальні записи всіх перевірок. Наша технічна команда готова допомогти з тепловими розрахунками та вибором компонентів. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером для термоелектричних рішень для охолодження.
У наступній таблиці наведено ключові параметри продукції для наших термоелектричних охолоджувачів. Ці модулі призначені для охолодження різноманітних продуктів від споживчих товарів до медичних пристроїв. Наша фабрика також може надати відповідні радіатори, вентилятори та матеріали для термоінтерфейсу.
| Параметр | Діапазон специфікацій | Примітки |
| Потужність охолодження (Qc) | 10 Вт - 200 Вт | Залежить від розміру модуля та струму |
| Максимальна різниця температур (ΔTmax) | 60°C - 75°C | При Th = 27°C без навантаження |
| Номінальна напруга | 5 В - 24 В | Доступні індивідуальні напруги |
| Номінальний струм | 2 А - 15 А | Залежить від розміру модуля |
| COP | 0,3 - 0,7 | Залежить від робочої точки |
| Розмір модуля | 20 x 20 мм до 62 x 62 мм | Доступні індивідуальні розміри |
| Тип радіатора | Алюміній екструдований, шлифований, скріплений | Відібрані за термостійкістю |
| Тип вентилятора | Осьовий, нагнітач | Вибрано для потоку повітря та шуму |
| Матеріал термоінтерфейсу | Термопаста, фазозміна, накладка | Вибрані за провідністю та товщиною |
| MOQ | 100 шт | Договірна для великих замовлень |
| Час виконання | 2-4 тижні | Залежить від кількості та налаштування |
На нашому заводі ми виробляємо наші термоелектричні охолоджувачі відповідно до цих та інших специфікацій. Ми можемо налаштувати потужність охолодження, напругу, струм і розмір відповідно до ваших конкретних вимог. Ми також надаємо повні теплові рішення, включаючи радіатори, вентилятори та матеріали для термоінтерфейсу. Наша мета — надавати нашим клієнтам надійні та високоефективні рішення для охолодження.
Питання 1: Яка кількість тепла повинна бути відведена на гарячій стороні ТЕС?
Відповідь: Тепло, що відводиться на гарячій стороні (Qh), є сумою холодопродуктивності (Qc) і споживаної потужності (Pin). Для модуля, що працює з COP 0,5, відведене тепло в три рази перевищує потужність охолодження. Це означає, що на кожен ват охолодження потрібно відводити три вати тепла. Якщо гаряча сторона не може відвести це тепло, продуктивність модуля погіршиться. Наша команда інженерів може розрахувати точний Qh для вашої програми.
Запитання 2. Що станеться, якщо я використаю надто малий радіатор?
Відповідь: якщо радіатор занадто малий, його тепловий опір буде занадто високим, і температура гарячої сторони підвищиться. Це зменшує потужність охолодження та збільшує споживання електроенергії. У крайньому випадку модуль може перегрітися і вийти з ладу. Завжди підбирайте розмір радіатора на основі загального тепла, яке потрібно відвести, і допустимого підвищення температури. Наша фабрика може допомогти вам вибрати правильний радіатор для вашого застосування.
Запитання 3: Чи можу я використовувати вентилятор для покращення відведення тепла?
Відповідь: Так, вентилятор може значно покращити відведення тепла, збільшивши потік повітря над радіатором. Примусова конвекція зменшує термічний опір радіатора, що знижує температуру гарячої сторони. Вентилятор потрібно вибрати так, щоб забезпечити достатній потік повітря та статичний тиск для конструкції радіатора. Ми пропонуємо відповідні комбінації вентилятора та радіатора для наших термоелектричних охолоджувачів.
Запитання 4: Який найкращий матеріал термоінтерфейсу для TEC?
Відповідь: найкращий матеріал термоінтерфейсу залежить від застосування. Термопаста має найнижчий термічний опір, але може бути брудним і може з часом висихати. Матеріали зі зміною фази мають хороші характеристики та легші у застосуванні. Термопрокладки зручні, але мають більш високу термостійкість. Для високопродуктивних застосувань ми рекомендуємо термопасту або фазозмінний матеріал. Наша технічна команда може порадити найкращий матеріал для вашого застосування.
Питання 5: Як дізнатися, чи моя система відводу тепла є адекватною?
Відповідь: щоб визначити, чи ваша система відводу тепла є адекватною, виміряйте температуру гарячої сторони при повному навантаженні та порівняйте її з проектною цільовою. Якщо температура гарячої сторони вища за очікувану, відведення тепла недостатнє. Ви також можете виміряти потужність охолодження та порівняти її з кривою продуктивності. Якщо потужність нижча за очікувану, температура гарячої сторони, ймовірно, занадто висока. Наша команда інженерів може допомогти вам діагностувати та вирішити проблеми відведення тепла.
Ефективне відведення тепла на гарячій стороні має важливе значення для продуктивності та надійності термоелектричних охолоджувачів. Гаряча сторона повинна відкидати потужність охолодження плюс вхідну потужність, яка зазвичай утричі перевищує потужність охолодження. Якщо відведення тепла недостатнє, температура гарячої сторони підвищується, потужність охолодження падає, споживання електроенергії зростає, а термін служби модуля скорочується. Для покупців та інженерів розуміння теплового балансу є ключем до розробки успішної термоелектричної системи охолодження. У Fuzhou X-Meritan Technology Co., Ltd. наша фабрика має досвід і продукти, які допоможуть вам досягти ефективного відведення тепла. Ми пропонуємо термоелектричні охолоджувачі, радіатори, вентилятори та матеріали для термоінтерфейсу разом із інженерною підтримкою, щоб гарантувати, що ваша система працює відповідно до проекту.
Незалежно від того, чи проектуєте ви охолоджувач напоїв, медичний пристрій, лазерний модуль чи корпус електроніки, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати зразки, теплові розрахунки та індивідуальні рішення. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для компаній у всьому світі.
Зв’яжіться з Fuzhou X-Meritan Technology Co., Ltd. сьогодніщоб обговорити ваші вимоги до термоелектричного охолоджувача та дізнатися, як наші теплові рішення можуть покращити ефективність охолодження.
