Розроблено для вирішення проблем деградації міжфазної поверхні та дифузії припою під час складання термоелектричного охолоджувача (TEC), X-MeritanЗрізи з дифузійними бар'єрамизабезпечують високостабільний, готовий до складання компонент для розширеного керування температурою. Завдяки створенню точного бар’єру на основі нікелю між підкладкою Bi₂Te₃-Sb₂Te₃ і поверхнею, що паюється, ці зрізи ефективно пом’якшують міграцію елементів, стабілізуючи електричний опір і механічну міцність через повторювані термічні цикли.
Ця сторінка охоплює робочу структуру, технічні характеристики, варіанти покриття, вказівки щодо вибору та можливості налаштування для зрізів дифузійного бар’єру, які використовуються у виробництві ТЕС. Якщо ви порівнюєте постачальників,зверніться до нашої команди інженерівщоб підтвердити структуру бар’єру та розміри для процесу складання.

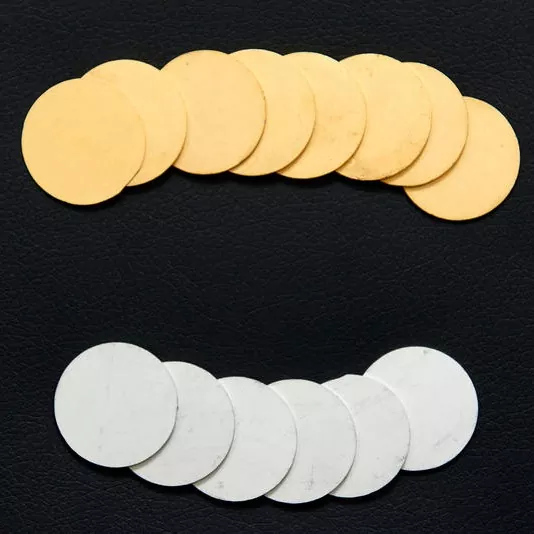

Зрізи з дифузійними бар’єрами — це попередньо оброблені зрізи термоелектричного матеріалу із захисною металізованою структурою, призначені для контролю взаємодії між термоелектричною підкладкою та припоєм, який використовується під час складання ТЕС.

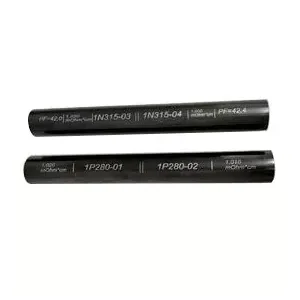

Основним матеріалом є екструдований термоелектричний злиток Bi₂Te3-Sb₂Te₃. Після прецизійної обробки між термоелектричним матеріалом і зовнішнім паяним шаром наноситься дифузійний бар’єр на основі нікелю. Це створює контрольований інтерфейс, який допомагає обмежити небажану міграцію елементів і міжфазні реакції під час пайки та подальшого термічного циклу.
Бар'єр особливо важливий, оскільки термоелектричний матеріал і припій мають різні хімічні та фізичні властивості. Під час повторного нагрівання та охолодження неконтрольована взаємодія на межі розділу може сприяти зміні електричного опору, механічній деградації або погіршенню паяного з’єднання.
Ці зрізи належать до більш широкихтермоелектричні матеріалиі зазвичай використовуються разом ізтермоелектричні охолоджувачі, вузли термоелектричних охолоджувачівірегулятори температуриу повних системах терморегулювання.
У структурі металізації ядра використовується дифузійний бар’єр на основі нікелю між підкладкою Bi₂Te3-Sb₂Te₃ і зовнішнім шаром, який можна спаювати.
Цей проміжний шар допомагає контролювати рух компонентів припою до термоелектричного матеріалу та забезпечує більш стабільний інтерфейс для складання TEC. Багатошарову конфігурацію можна вибрати відповідно до передбачуваного процесу пайки та робочого середовища.
Замість того, щоб покладатися на одне покриття поверхні, X-Meritan може створювати багатошарові структури металізації, в яких різні шари виконують різні функції.
Внутрішній бар'єрний шар зосереджений на розподілі матеріалу та контролі дифузії, тоді як зовнішній паяний шар вибирається відповідно до процесу з'єднання.
Безелектричне лудіння доступне приблизно на 7 ± 2 мкм.
Олов’яна поверхня забезпечує хорошу спорідненість припою для звичайних процесів паяння та може використовуватися як із свинцевими, так і безсвинцевими системами припою, залежно від процесу складання клієнта.
Ця конфігурація, як правило, підходить, коли основною вимогою є практична паяна поверхня для стандартного виробництва ТЕС.
Для додатків, які вимагають тонкої золотистої обробки, X-Meritan пропонує безелектрологічне позолоту з товщиною Au менше 0,2 мкм.
Золото забезпечує поверхню з хорошою стійкістю до окислення, і його можна розглядати для застосування з використанням припою AuSn або там, де потрібні контрольовані характеристики поверхні.
Запатентована технологія X-Meritan «H» включає шар алюмінію приблизно 150 мкм у багатошарову бар’єрну структуру.
Конфігурація призначена для додатків, які піддаються вимогливим температурним переходам. Завдяки введенню додаткового шару алюмінію в металізовану структуру конструкція усуває напруги, пов’язані з повторюваним тепловим розширенням і звуженням.
Цю опцію можна оцінити для аерокосмічної, важкої промисловості та інших додатків ТЕС, де теплові цикли є важливим фактором конструкції.
Термоелектричний матеріал можна шліфувати та нарізати за кресленнями замовника. Зазначена точність різання становить приблизно ±15 мкм, а мінімальна товщина зрізу становить 0,3 мм.
Попередньо оброблені зрізи можуть зменшити кількість підготовки матеріалу, необхідної виробникам ТЕС, і забезпечити розміри, наближені до вимог наступних операцій складання.
| Параметр | Специфікація |
|---|---|
| Основний матеріал | Екструдовані зливки Bi₂Te3-Sb₂Te₃ |
| Мінімальна товщина зрізу | ≥ 0,3 мм |
| Товщина | Можливість налаштування відповідно до креслення клієнта |
| Точність різання | ±15 мкм |
| Дифузійний бар'єр | Багатошарова структура на основі нікелю |
| Безелектричне лудіння | 7 ± 2 мкм |
| Безелектричне золоте покриття | < 0,2 мкм Au |
| Технологія «Н». | Приблизно 150 мкм Al бар'єрний шар |
| Шліфування та різання | Доступний по малюнку |
| Конфігурація металізації | Налаштовується відповідно до програми |
| застосування | Термоелектричне охолодження та виготовлення ТЕС |
Допуски на розміри, структура металізації та специфікації покриття повинні бути підтверджені відповідно до остаточного проекту та процесу складання TEC. Надішліть свій малюнок на адресунаші інженери з продажудля аналізу техніко-економічного обґрунтування.
Стандартною підкладкою є екструдований термоелектричний матеріал Bi₂Te3-Sb₂Te₃. Почніть із підтвердження необхідного термоелектричного складу, розмірів матеріалу, товщини зрізу та передбачуваних умов роботи ТЕС.
Для традиційної збірки TEC дифузійний бар’єр на основі нікелю може забезпечити розділення між термоелектричною підкладкою та паяною поверхнею.
Якщо застосування передбачає значні циклічні зміни температури, можна оцінити більш складну багатошарову конфігурацію. Необхідну структуру слід визначати відповідно до фактичного теплового профілю та конструкції модуля.
Безелектричне олово, як правило, підходить, коли використовується звичайне паяння, потрібен безсвинцевий припій, перевага віддається відносно товстій паяній поверхні або важливе значення має вартість виробництва.
Безелектричне золото можна розглядати, коли потрібне паяння AuSn, необхідно контролювати окислення поверхні, перевага віддається тонкому золотистому покриттю або застосування потребує певних поверхневих чи електричних характеристик.
При виборі конфігурації металізації слід враховувати кількість і жорсткість температурних циклів. Застосування з частими переходами між гарячими та холодними умовами можуть потребувати додаткового врахування теплового розширення, напруги на межі розділу та цілісності бар’єрного шару.
Для цих застосувань запатентована технологія «H» X-Meritan може бути оцінена як альтернативна конфігурація.
На технічному кресленні вкажіть необхідну товщину, довжину, ширину, допуск і вимоги до поверхні. Зазначена точність різання приблизно ±15 мкм може підтримувати клієнтів, яким потрібні контрольовані розміри для подальшого складання TEC та автоматизованого поводження.
X-Meritan зосереджується на охолодженні напівпровідників і термоелектричних технологіях, з можливостями, що охоплюють розробку термоелектричних матеріалів, налаштування компонентів, розробку рішень для розсіювання тепла та підтримку вибору процесу.
Різні конструкції TEC можуть вимагати різних розмірів зрізів, товщини, обробки поверхні та структури металізації. X-Meritan може обробляти матеріал відповідно до креслень замовника та технічних специфікацій.
Матеріал, що поставляється, призначений для замовників, які займаються розробкою та виготовленням термоелектричних модулів. Точне шліфування, різання та металізація можуть допомогти скоротити кількість етапів підготовки, необхідних перед складанням.
Термоелектричні рішення X-Meritan обслуговують додатки, включаючи волоконно-оптичний зв’язок, промислове та медичне обладнання, автомобільну електроніку, побутову електроніку та науково-дослідні установи. Компанія надає технічну підтримку для програм, які вимагають контрольованого охолодження напівпровідників і точного керування температурою, включаючи розробку індивідуальних компонентів. Ви можете переглянути нашу історію насторінка профілю компаніїабо вивчити повнуасортимент продукції.
Зрізи дифузійного бар’єру є одним з елементів повної термоелектричної системи. Залежно від вашого проекту, наступні лінії продуктів також можуть бути актуальними:
Базовий матеріал Bi₂Te₃-Sb₂Te₃, який використовується для виготовлення зрізів дифузійного бар'єру, доступний у стандартному та спеціальному складі.
Твердотільні модулі охолодження Пельтьє для точного контролю температури в оптоелектронному, медичному та промисловому обладнанні.
Інтегровані вузли TEC, що поєднують модуль охолодження, радіатор і термоінтерфейс для швидшої системної інтеграції.
Контролери замкнутого циклу, сумісні зі стандартними та мікротелеохолоджувачами для стабільного високоточного регулювання температури.
Вони використовуються як компоненти металізованих термоелектричних матеріалів у виробництві ТЕС. Дифузійний бар’єр допомагає контролювати взаємодію та міграцію елементів між термоелектричною підкладкою Bi₂Te₃-Sb₂Te₃ і системою припою під час складання та термоциклування.
Під час пайки та багаторазового нагрівання й охолодження компоненти припою можуть взаємодіяти з термоелектричним матеріалом. Бар’єр на основі нікелю забезпечує проміжний інтерфейс, який допомагає обмежити небажану дифузію та міжфазні реакції, підтримуючи більш стабільні електричні та механічні характеристики.
Нікель забезпечує відносно стабільну металеву межу між термоелектричною підкладкою та паюваною поверхнею. У багатошаровій структурі металізації він функціонує як проміжний бар’єр, одночасно дозволяючи оптимізувати зовнішній шар для пайки.
Безелектричне олово має розмір приблизно 7 ± 2 мкм і призначене в основному для звичайного паяння. Неелектроактивне золото має менше ніж 0,2 мкм Au, і його можна вибрати для застосувань, які потребують стійких до окислення поверхонь або пайки AuSn.
Правильний вибір залежить від матеріалу припою замовника, температури з’єднання, процесу складання та вимог до застосування.
Запатентована технологія «H» призначена для вимогливих умов термічного циклу. Він містить шар алюмінію товщиною приблизно 150 мкм у багатошаровій бар’єрній структурі та може бути оцінений для таких застосувань, як аерокосмічні та важкі промислові системи TEC.
Фактичну конфігурацію слід визначати відповідно до діапазону робочих температур, профілю теплового циклу та конструкції модуля.
Зазначена мінімальна товщина 0,3 мм. Фактичну товщину можна налаштувати відповідно до технічного креслення замовника та вимог до застосування.
так X-Meritan може надати індивідуальні розміри та обробку відповідно до креслень клієнта. Зазначена точність різання становить приблизно ±15 мкм.
так X-Meritan може постачати термоелектричний матеріал, який пройшов шліфування, прецизійне різання, дифузійно-бар’єрну обробку та необхідну паяльну обробку поверхні. Це може допомогти виробникам TEC зменшити додаткову підготовку матеріалів перед складанням.
Надішліть свій креслення, товщину зрізу, бажане покриття та приблизний річний обсяг. Наші інженери підтвердять структуру бар’єру, запропонують найбільш підходящу конфігурацію металізації та нададуть відповідь із прямими заводськими цінами.
