Інженеру, який розробляє компактний медичний аналізатор, потрібно зберігати камеру для зразків при температурі 15 °C при температурі навколишнього середовища 35 °C. Корпус невеликий, бюджет електроенергії обмежений, а доступний простір для системи охолодження мінімальний. Інженер знає, що термоелектричний охолоджувач, або TEC, є правильною технологією для цього застосування. Але який ТВК? Відповідь залежить від числа, яке часто оцінюють надто випадково: необхідне навантаження на охолодження. Якщо навантаження на охолодження занижене, TEC не підтримуватиме встановлене значення. Якщо його завищити, ТВК буде завеликим, неефективним і дорогим. Правильний розрахунок охолоджувального навантаження є першим кроком у виборі термоелектричного охолоджувача, який відповідає вимогам програми без зайвих витрат і складнощів.
Цей посібник написано для інженерів із закупівель, інженерів-проектувальників і покупців, яким потрібно визначитисятермоелектричні охолоджувачідля охолодження. Ми пояснимо компоненти охолоджувального навантаження, методи розрахунку кожного компонента, роль теплового опору в корпусі, вплив коефіцієнта ефективності ТЕС (COP) і критерії оцінки постачальника. Ми також надамо детальні параметри продукту з нашого заводу Fuzhou X-Meritan Technology Co., Ltd. Незалежно від того, чи ви охолоджуєте медичний пристрій, лазерний діод, акумуляторну батарею чи компактний корпус, цей посібник допоможе вам точно розрахувати навантаження на охолодження та вибрати правильний термоелектричний охолоджувач для вашого застосування.
Охолоджувальне навантаження - це загальна кількість тепла, яке необхідно відвести від корпусу або об'єкта, що охолоджується, щоб підтримувати бажану температуру. Це сума активного теплового навантаження, пасивного теплового навантаження та будь-яких додаткових джерел тепла, таких як сонячне випромінювання або конденсація. Охолоджувальне навантаження виражається у ватах. Для термоелектричного охолоджувача охолоджувальне навантаження - це необхідна потужність теплового насоса (Qc) за конкретних умов експлуатації. TEC має бути вибрано таким чином, щоб його Qc при фактичній температурі навколишнього середовища та встановленому значенні перевищувало навантаження охолодження з відповідним запасом безпеки. Якщо Qc TEC менше, ніж навантаження охолодження, корпус не досягне заданого значення. Якщо Qc ТЕС значно перевищує навантаження на охолодження, ТЕС буде перебільшеним і працюватиме з нижчою ефективністю.
Розрахунок охолоджувального навантаження є основою вибору TEC, оскільки він визначає необхідний Qc, який, у свою чергу, визначає розмір TEC, споживання електроенергії та вартість. Невеликий медичний пристрій може мати охолоджувальне навантаження 10 Вт, що потребує компактного ТЕС. Система керування температурою батареї може мати навантаження на охолодження 200 Вт, що вимагає більшого TEC або масиву TEC. У наведеній нижче таблиці підсумовано три основні компоненти охолоджувального навантаження та їх типові джерела.
| компонент | Джерело | Типова величина |
| Активне теплове навантаження | Електронні компоненти, датчики, двигуни, лазери | Від 1 Вт до 200 Вт |
| Пасивне теплове навантаження | Проведення через стінки корпусу, конвекція, випромінювання | від 5 Вт до 50 Вт |
| Додаткові джерела тепла | Сонячна радіація, конденсація, зовнішні джерела тепла | змінна |
| Загальне охолоджувальне навантаження | Сума всіх компонентів | Визначає вимоги TEC Qc |
наFuzhou X-Meritan Technology Co., Ltd., наша фабрика розробляє та виробляє термоелектричні охолоджувачі для широкого діапазону охолодження. Ми працюємо з нашими клієнтами, щоб перевірити, чи точний розрахунок охолоджувального навантаження, перш ніж вибрати TEC. Наша команда інженерів може допомогти з розрахунком і надати вказівки щодо відповідного запасу міцності для кожного застосування.
Активне теплове навантаження — це тепло, що виділяється компонентами всередині корпусу, які живляться від електрики. Ці компоненти можуть включати електронні схеми, датчики, двигуни, лазери, світлодіодні лампи та будь-які інші пристрої, які перетворюють електричну енергію на тепло. Активне теплове навантаження розраховується шляхом підсумовування споживаної потужності всіх компонентів, які працюють всередині корпусу. Для компонента, який не є ефективним на 100%, виділене тепло дорівнює споживаній потужності за вирахуванням корисної вихідної роботи. У більшості електронних систем майже вся електроенергія перетворюється на тепло, тому активне теплове навантаження приблизно дорівнює повній споживаній потужності. У таблиці нижче наведено таблицю для розрахунку активного теплового навантаження.
| компонент | Споживана потужність (Вт) | Розсіювання тепла (Вт) | Примітки |
| Плата контролера | 5 Вт | 5 Вт | Вся потужність розсіюється у вигляді тепла |
| Сенсорний модуль | 2 Вт | 2 Вт | Безперервна робота |
| Лазерний діод | 3 Вт | 2,5 Вт | 0,5 Вт випромінюється у вигляді світла |
| Дисплей | 1 Вт | 0,8 Вт | 0,2 Вт випромінюється у вигляді світла |
| Загальне активне теплове навантаження | 11 Вт | 10,3 Вт | Використовується для вибору TEC |
На нашому заводі ми пропонуємо термоелектричні охолоджувачі з діапазоном холодопродуктивності, що відповідає різним активним тепловим навантаженням. Наша команда інженерів може переглянути список компонентів і перевірити розрахунок активного теплового навантаження. Ми також рекомендуємо нашим клієнтам враховувати робочий цикл компонентів, оскільки переривчаста робота може зменшити середнє теплове навантаження.
Пасивне теплове навантаження - це тепло, яке надходить у корпус із зовнішнього середовища через стінки, кришку та будь-які отвори. Він обумовлений різницею температур навколишнього середовища та внутрішньої частини корпусу. Пасивне теплове навантаження розраховується за формулою Q = U × A × ΔT, де U – загальний коефіцієнт теплопередачі корпусу, A – площа поверхні корпусу, а ΔT – різниця температур навколишнього середовища та внутрішньої температури. Загальний коефіцієнт теплопередачі залежить від матеріалу стіни, ізоляції та умов конвекції з обох сторін стіни. Для добре ізольованого корпусу U може становити лише 0,5 Вт/м²K. Для неізольованого корпусу U може досягати 5 Вт/м²K. У таблиці нижче наведено таблицю для розрахунку пасивного теплового навантаження.
| Параметр | символ | Значення | одиниця |
| Загальний коефіцієнт теплопередачі | U | 2.0 | Вт/м²K |
| Площа поверхні | A | 0.5 | м² |
| Різниця температур | ΔT | 20 (35°C навколишнє середовище, 15°C всередині) | K |
| Пасивне теплове навантаження | Q | 20 | W |
У X-Meritan ми допомагаємо нашим клієнтам розрахувати пасивне теплове навантаження, надаючи значення теплового опору для наших матеріалів корпусу та варіантів ізоляції. Ми також радимо використовувати світловідбиваючі покриття та терморозриви для зменшення пасивного теплового навантаження. Наша мета полягає в тому, щоб загальне навантаження на охолодження було точно розраховане, щоб обраний термоелектричний кулер не був ні заниженим, ні завищеним.
Розрахунок охолоджувального навантаження не є завершеним, доки не буде враховано термічний опір інтерфейсу між ТЕС і об’єктом, що охолоджується. ТЕС не охолоджує об'єкт безпосередньо; він охолоджує радіатор холодної сторони, який потім охолоджує об’єкт за допомогою провідності, конвекції або випромінювання. Кожен інтерфейс створює термічний опір, який зменшує ефективну холодопродуктивність. Найпоширенішими втратами на інтерфейсі є термічний опір матеріалу термоінтерфейсу (TIM) між ТЕС і радіатором, термічний опір самого радіатора та термічний опір теплового шляху від радіатора з холодної сторони до об’єкта. У таблиці нижче наведено типові значення термічного опору для звичайних матеріалів інтерфейсу.
| Інтерфейс | Типовий термічний опір | Примітки |
| Термопаста (TEC до радіатора) | 0,1 - 0,5 °C/Вт | Залежить від товщини та контактного тиску |
| Термічна прокладка (TEC до радіатора) | 0,5 - 2,0 °C/Вт | Легше наноситься, але має високу стійкість |
| Радіатор (природна конвекція) | 1,0 - 5,0 °C/Вт | Залежить від розміру та конструкції плавника |
| Радіатор (примусове повітря) | 0,2 - 1,0 °C/Вт | Потрібен вентилятор, але меншого опору |
| Тепловий шлях до об'єкта | 0,5 - 3,0 °C/Вт | Залежить від матеріалу та геометрії |
На нашому заводі ми пропонуємо термоелектричні охолоджувачі з обробкою поверхні, оптимізованою для теплового контакту. Ми також пропонуємо матеріали для термоінтерфейсу та підтримку конструкції радіатора, щоб допомогти нашим клієнтам мінімізувати втрати на інтерфейсі. Наша мета полягає в тому, щоб забезпечити ефективну передачу охолоджувальної потужності TEC об’єкту, який охолоджується, щоб система відповідала вимогам до теплових характеристик.
Коефіцієнт ефективності (COP) — це відношення потужності охолодження (Qc) до споживаної електроенергії (Pin). Вищий COP означає, що TEC є більш ефективним, споживаючи менше електроенергії за тієї самої потужності охолодження. COP термоелектричного кулера залежить від різниці температур між гарячою та холодною сторонами, матеріалу ТЕС і робочого струму. Зі збільшенням різниці температур COP зменшується. Це означає, що TEC, який вибрано для високої різниці температур, вимагатиме більше енергії та генеруватиме більше тепла, яке має розсіюватися радіатором гарячої сторони. У таблиці нижче показано типові значення COP для термоелектричного охолоджувача при різних різницях температур.
| Різниця температур (ΔT) | Типовий КС | Вплив на вибір TEC |
| 10 тис | 1,5 - 2,0 | Високий ККД, низьке енергоспоживання |
| 20 тис | 0,8 - 1,2 | Помірна ефективність |
| 30 тис | 0,5 - 0,8 | Нижчий ККД, більше енергоспоживання |
| 40 тис | 0,3 - 0,5 | Низький ККД, значне відведення тепла |
| 50 тис | 0,2 - 0,3 | Дуже низький ККД, може знадобитися багатоступінчастий ТЕС |
У X-Meritan ми надаємо криві COP для наших термоелектричних охолоджувачів, щоб наші клієнти могли вибрати TEC, який працює з оптимальною ефективністю для різниці температур. Ми також консультуємо щодо використання багатоступеневих ТЕС для застосувань, які потребують великої різниці температур. Наша мета — допомогти нашим клієнтам досягти необхідної продуктивності охолодження з найменшим можливим споживанням енергії.
Оцінка постачальника термоелектричних охолоджувачів вимагає зосередження на виробничих можливостях, даних про продуктивність, контролі якості та технічній підтримці. Постачальник повинен мати можливість виготовляти ТЕС відповідно до необхідних специфікацій, включаючи правильні розміри, правильну кількість пар і правильні теплові характеристики. Вони повинні надавати повні дані про продуктивність, включаючи Qc, COP, максимальний струм і максимальну напругу при різних різницях температур. Вони повинні мати систему контролю якості, яка забезпечує стабільну продуктивність від одиниці до одиниці. І вони повинні надавати технічну підтримку, щоб допомогти клієнтам з розрахунком навантаження на охолодження та вибором TEC. Таблиця нижче підсумовує ці критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Виробнича здатність | Точне складання, випробувальне обладнання | Забезпечує якість і консистенцію продукції |
| Дані продуктивності | Qc, COP, Imax, Vmax при різних ΔT | Забезпечує точний вибір |
| Контроль якості | ISO 9001, 100% тестування | Забезпечує постійну продуктивність |
| Технічна підтримка | Розрахунок охолоджувального навантаження, вибір ТЕС | Допомагає вибрати потрібний продукт |
| Надійність | Дані напрацювання на відмову, тестування протягом усього терміну служби | Забезпечує довгострокову роботу |
На нашому заводі ми виробляємо термоелектричні кулери вже більше десяти років. Ми використовуємо обладнання для точного складання та тестування, щоб гарантувати, що кожен TEC відповідає своїм специфікаціям. Ми надаємо повні дані про продуктивність, включаючи Qc, COP і максимальні рейтинги. Ми маємо сертифікат ISO 9001 і проводимо 100% тестування кожного пристрою. Наша технічна команда готова допомогти з розрахунком охолоджувального навантаження та вибором TEC. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером для термоелектричних охолоджувачів.

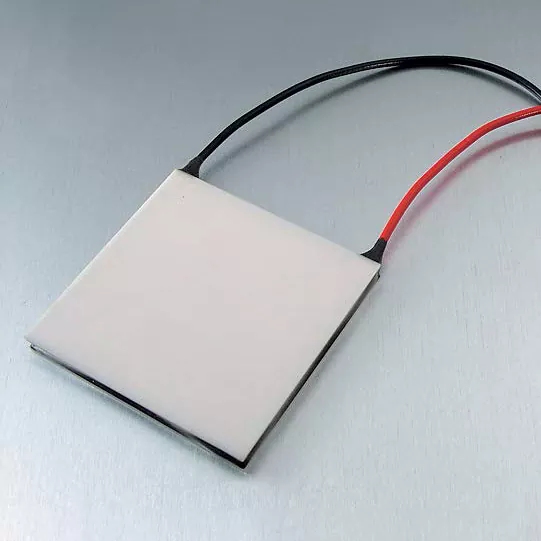

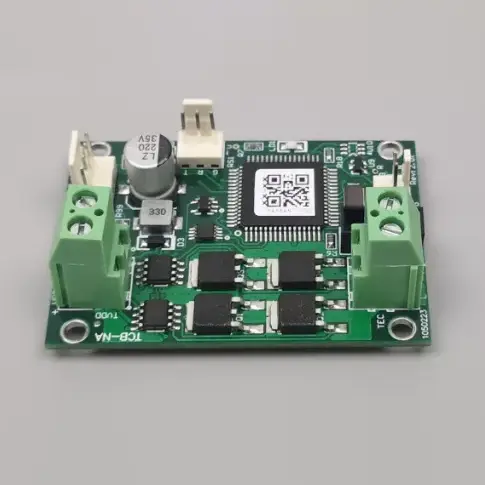

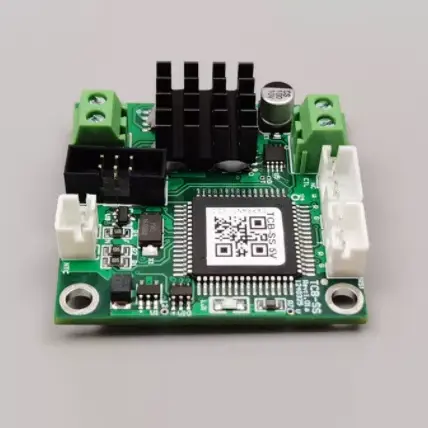

У наступній таблиці наведено ключові параметри продукції для наших термоелектричних охолоджувачів. Ці TEC підходять для широкого діапазону охолодження, включаючи медичні пристрої, лазерні діоди, акумуляторні батареї та компактні корпуси. Наша фабрика також може виготовляти ТЕС на замовлення відповідно до конкретних вимог.
| Параметр | Діапазон специфікацій | Примітки |
| Потужність охолодження (Qc) | 5 Вт - 200 Вт | При заданих ΔT і струмі |
| Максимальний струм (Imax) | 2 А - 15 А | Залежить від моделі |
| Максимальна напруга (Vmax) | 5 В - 24 В | Залежить від моделі |
| Максимальна різниця температур (ΔTmax) | 65 K - 75 K | На Imax, у вакуумі |
| Діапазон COP | 0,2 - 2,0 | Залежить від ΔT |
| Розміри | 15 x 15 мм до 62 x 62 мм | Доступні індивідуальні розміри |
| Кількість пар | 31 - 241 | Визначає потужність охолодження |
| Робоча температура | від -40°C до +80°C | Залежить від припою та ущільнення |
| MOQ | 10 шт | При великих замовленнях можливий торг |
| Час виконання | 2-4 тижні | Залежить від кількості та налаштування |
На нашому заводі ми виробляємо наші термоелектричні охолоджувачі відповідно до цих специфікацій та інших. Ми можемо налаштувати потужність охолодження, розміри та робочу температуру відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку сировини, перевірку в процесі виробництва та 100% остаточне тестування перед відправкою. Наша мета — забезпечити наших клієнтів високоякісними термоелектричними охолоджувачами, які відповідають їхнім вимогам до теплових характеристик.
Питання 1: Яка різниця між активним і пасивним тепловим навантаженням?
Відповідь: Активне теплове навантаження – це тепло, яке виробляється електричними компонентами всередині корпусу, такими як контролери, датчики та лазери. Пасивне теплове навантаження - це тепло, яке надходить у корпус із зовнішнього середовища через стінки, кришку та отвори. Обидва вони повинні бути включені в розрахунок навантаження на охолодження. Для більшості компактних електронних корпусів активне теплове навантаження є домінуючою складовою. Для великих корпусів із поганою ізоляцією пасивне теплове навантаження може бути значним.
Запитання 2: Який запас безпеки я повинен додати до розрахунку навантаження на охолодження?
Відповідь: зазвичай рекомендований запас безпеки становить від 20% до 30%. Цей запас враховує невизначеності споживаної потужності компонентів, термічного опору інтерфейсів і старіння TEC. Для критично важливих застосувань, таких як медичні пристрої або лазерні системи, більший запас у 50% може бути прийнятним. У Fuzhou X-Meritan Technology Co., Ltd. ми можемо допомогти вам визначити відповідний запас міцності для вашого конкретного застосування.
Запитання 3: Чому COP зменшується зі збільшенням різниці температур?
Відповідь: COP зменшується зі збільшенням різниці температур, тому що TEC має працювати більше, щоб перекачувати тепло проти більшого градієнта температури. Споживана електроенергія збільшується, а потужність охолодження зменшується, тому співвідношення охолодження до потужності зменшується. Ось чому TEC слід вибирати для фактичної різниці робочих температур, а не для максимального значення ΔT. Наша фабрика надає криві COP, які показують ефективність при різних перепадах температур.
Питання 4: Чи можна використовувати одноступінчастий ТЕС для великої різниці температур?
Відповідь: одноступінчастий ТЕС може досягти максимальної різниці температур близько 65-75 К. Для більшої різниці температур необхідний багатоступінчастий ТЕС. Багатоступінчасті ТЕС складаються з двох або більше ступенів для досягнення більшої загальної різниці температур, але вони менш ефективні та дорожчі, ніж одноступінчасті ТЕС. Якщо для вашого застосування потрібна різниця температур понад 70 K, проконсультуйтеся з нашою групою інженерів, щоб визначити найкраще рішення.
Запитання 5: Як розрахувати тепловий опір мого радіатора?
Відповідь: Термічний опір радіатора залежить від його геометрії, матеріалу та умов повітряного потоку. Зазвичай його вказує виробник радіатора в °C/Вт. Для природної конвекції термічний опір вище, ніж для примусового повітря. Для приблизної оцінки тепловідвід із природною конвекцією з площею поверхні 0,1 м² може мати тепловий опір приблизно 3–5 °C/Вт. Для отримання точних результатів скористайтеся даними виробника або проведіть термовипробування. На нашому заводі ми можемо допомогти вам вибрати радіатор, який відповідає тепловим вимогам TEC.
Розрахунок необхідного охолоджувального навантаження є першим і найважливішим кроком у виборі термоелектричного кулера. Навантаження на охолодження є сумою активного теплового навантаження, пасивного теплового навантаження та будь-яких додаткових джерел тепла. Його слід ретельно розраховувати, включаючи термічний опір інтерфейсів і вплив коефіцієнта корисної дії. Дотримуючись методів розрахунку, описаних у цій статті, інженери можуть вибрати TEC, який відповідає тепловим вимогам програми без зайвих витрат або складнощів. Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. має досвід і продукцію, що відповідає вашим вимогам до термоелектричного охолодження. Ми надаємо повні дані про продуктивність, технічну підтримку та індивідуальні конструкції, щоб допомогти вам отримати найкраще теплове рішення.
Якщо ви охолоджуєте медичний аналізатор, лазерний діод, акумуляторну батарею чи компактний корпус, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати зразки, технічні дані та підтримку програм. Наша прихильність до якості та задоволеності клієнтів зробила нас надійним партнером для рішень з управління температурою в усьому світі.
Зв’яжіться з Fuzhou X-Meritan Technology Co., Ltd. сьогодніщоб обговорити ваші вимоги до термоелектричних охолоджувачів і дізнатися, як наші продукти можуть задовольнити ваші потреби в охолодженні.
