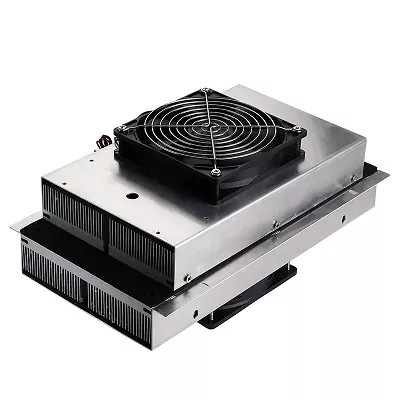

Термоелектричні вузли охолоджувача рідина-рідина

Термоелектричні охолоджувачі «рідина-рідина» використовують ефект Пельтьє TEC (термоелектричний охолоджувач), обмінюючись теплом із холодним і гарячим кінцями TEC через два незалежні рідинні контури, досягаючи активного охолодження або нагрівання рідкого середовища.

Якщо вам потрібні такі компоненти, зверніться до X-Meritan; ми надамо вам індивідуальний дизайн рішення та послуги технічної підтримки.

Основні компоненти

1. Термоелектричний охолоджуючий чіп (TEC Module): основний термоелектричний перетворювальний елемент. При застосуванні постійного струму тепло поглинається з одного боку і виділяється з іншого.

2. Блок рідини з холодної сторони: цільова циркулююча рідина протікає через цю область, передаючи тепло холодній стороні ТЕС, таким чином охолоджуючи рідину.

3. Рідинний блок гарячої сторони: охолоджувальна вода або охолоджуюча рідина протікає через цю зону, відводячи тепло, що генерується гарячою стороною TEC, таким чином розсіюючи тепло системи.

4. Теплопровідне середовище та ущільнювальна структура: забезпечує ефективну теплопровідність і запобігає витоку рідини.

Робочий процес: Цільова рідина → Протікає через блок рідини з холодної сторони → Тепло поглинається TEC → Передається до блоку рідини з гарячої сторони → Охолоджуюча вода відводить тепло.

Навіщо використовувати структуру рідина-рідина?

1. Висока ефективність теплопередачі та щільність потужності

Теплопровідність рідин значно вища, ніж у повітря: теплопровідність води більш ніж у 20 разів, а її питома теплоємність — у 4 рази.

Високий коефіцієнт конвекції теплопередачі: коли рідина протікає через рідинний охолоджувач, вона досягає дуже високої ефективності теплопередачі, забезпечуючи низький термічний опір як на гарячій, так і на холодній сторонах ТЕС, досягаючи високої потужності теплопередачі в невеликому об’ємі.

2. Контроль температури на мікрорівні

Рівномірна теплопередача рідини: рідке середовище може щільно прилягати до мікроканалів всередині охолоджувача рідини, усуваючи локальні гарячі точки.

Температурна стабільність: за допомогою схеми ПІД-регулятора та високоточного датчика температури система рідина-рідина може стабілізувати температуру рідини на виході циркулюючої рідини в межах ±0,01~0,1°C.

3. Надтихе та ізольоване чисте середовище

Ізоляція від навколишнього середовища: система «рідина-рідина» може проводити тепло через водопровідні труби до основної циркуляційної системи з водяним охолодженням у сусідній кімнаті або назовні для вихлопу, досягаючи нульового перешкод повітряного потоку та нульового вторинного забруднення пилом. Відсутність вібрації та низький рівень шуму: самі компоненти не мають рухомих механічних частин, таких як вентилятори, що виключає можливість механічної мікровібрації.

4. Подолання високотемпературних обмежень

Система Liquid to Liquid може примусово знизити температуру гарячої поверхні TEC шляхом підключення до зовнішньої заводської мережі охолодження з нижчою температурою, таким чином зберігаючи велику різницю робочих температур.

Рідина для рідини проти традиційного повітряного охолодження TEC

Параметри продукту

Сценарії застосування

Термоелектричні охолоджувачі «рідина-рідина» використовуються в промисловості, медицині та наукових дослідженнях, де потрібна висока стабільність температури та ефективність теплообміну:

● Медицина та біоаналітика: точний контроль температури рідини в аналізаторах крові, інструментах ПЛР-ампліфікації генів та обладнанні для діалізу.

● Напівпровідникове та лазерне обладнання: контроль температури локальних контурів рідинного охолодження у потужних напівпровідникових лазерах і літографічних машинах.

● Промислові аналітичні прилади: системи охолодження реагентів і зразків у хроматографах і мас-спектрометрах.

● Нова енергетика та лабораторії: Тестування теплового керування акумуляторами та циркуляція рідини з контрольованою температурою в процесах точних хімічних реакцій.

Служба технічної підтримки X-Meritan

1. Розробка та оцінка рішення

X-Meritan точно розрахує теплопоглинання, різницю робочих температур, а також обмеження напруги та струму на основі середовища застосування клієнта.

Потім ми надаємо загальні пропозиції щодо дизайну системи керування температурою, включаючи повітряне охолодження, рідинне охолодження та теплопровідність.

2. Індивідуальний вторинний розвиток

Ми підтримуємо індивідуальні структурні та електричні параметри на основі наданих клієнтом креслень CAD або фізичних зразків. Ми пропонуємо додаткові послуги, такі як різні керамічні матеріали підкладки, нерегулярні структури, спеціальні виводи та вологостійке ущільнення.

3. Безкоштовне створення прототипів і перевірка тестування

Після підтвердження рішення, перед масовим виробництвом, ми надішлемо високоточні зразки та допоможемо клієнтам оптимізувати термічний опір контакту холодної/гарячої поверхні, контролювати тиск установки та налаштовувати сигнали приводу ШІМ.

4. Якість масового виробництва та гарантія доставки

Використовуючи наші заводські повністю автоматизовані машини для забирання та розміщення, машини для затвердіння, машини для паяння оплавленням, печі для занурення олова та машини для запечатування, ми забезпечуємо узгодженість партій.

Якщо продукція не відповідає стандартам через проблеми з якістю виробництва, X-Meritan обіцяє надати повну компенсацію та послуги заміни.

FAQ

З: Чи впливає швидкість потоку рідини на ефективність охолодження TEC?

A: Так. Швидкість потоку рідини впливає на теплообмінну здатність як на холодній, так і на гарячій стороні.

Якщо швидкість потоку занадто низька, тепло може не відводитися вчасно; якщо швидкість потоку занадто висока, необхідно одночасно враховувати тиск насоса та енергоспоживання системи.

Тому при виборі моделі слід оцінювати витрату, температуру на вході, температуру на виході та теплове навантаження в цілому.

Питання: Чи призведе тривала робота до утворення накипу або закупорки всередині блоків рідинного охолоджувача?

Відповідь: Використання неочищеної водопровідної води може призвести до утворення накипу або біологічного забруднення всередині мікроканалів. Рекомендується використовувати деіонізовану воду або циркулюючу рідину з відповідною кількістю інгібітора корозії та цвілі.

Якщо відбувається зниження ефективності теплообміну, водяний контур можна регулярно промивати та підтримувати слабокислим миючим розчином.

З: Яку охолоджуючу рідину використовують термоелектричні охолоджувачі рідини до рідини?

A: Рекомендується деіонізована вода або водний розчин етиленгліколю. Важливі зауваження:

1. Уникайте змішування різних металів: змішування різних металів у контурі рідинного охолодження може спричинити електрохімічну корозію.

2. Запобігайте витокам рідини: більшість охолоджувачів є електропровідними; завжди відключайте джерело живлення, коли доливаєте або зливаєте охолоджуючу рідину.

3. Ізоляція холодного кінця: Теплообмінники холодного кінця потребують ізоляції, щоб зменшити ризик конденсації.
