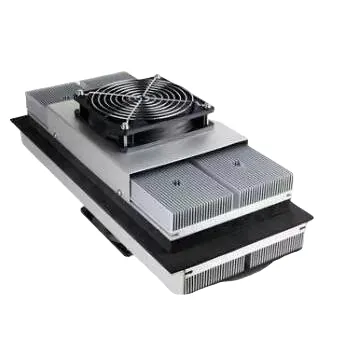

Збори термоелектричних охолоджувачів прямого подачі повітря

X-Meritan виробляє спеціалізовані вузли термоелектричних охолоджувачів із прямим потоком повітря для усунення теплових вузьких місць у компактних промислових корпусах і чутливому обладнанні. Інтегруючи високопродуктивні модулі Пельтьє, спеціальні холодильні пластини, радіатори та вентилятори в єдину твердотільну збірку, це рішення забезпечує пряме точкове охолодження без органічних клеїв або рідинних контурів. Він захищає лазерні діоди, медичні діагностичні інструменти та телекомунікаційну електроніку від механічної вібрації, перегріву та погіршення продуктивності.

Як це працює?

Збори термоелектричних охолоджувачів із прямим потоком повітря використовують ефект Пельтьє, щоб відводити тепло від цільової монтажної поверхні та розсіювати його в навколишнє середовище.

Тепловий шлях:

Цільове джерело тепла → Пластина/радіатор із холодної сторони → Модуль TEC → Радіатор із гарячою стороною → Витяжний вентилятор → Навколишнє повітря

Коли подається живлення постійного струму, тепло, поглинене холодною пластиною, переміщується через напівпровідникові елементи до радіатора гарячої сторони. Вентилятор з гарячої сторони постійно очищає відпрацьоване тепло в навколишнє повітря, а додатковий вентилятор з холодної сторони забезпечує циркуляцію охолодженого повітря всередині корпусу. Загальна продуктивність залежить від теплового навантаження (Qmax), різниці цільових температур (ΔTmax), вхідного струму (Imax) і ефективності тепловідведення навколишнього середовища.

Ключові характеристики

Пряма теплопередача поверхня-повітря: поглинає тепло безпосередньо від монтажних поверхонь з холодної сторони та виводить його в навколишнє повітря через радіатори з примусовою конвекцією.

Надійність у твердому стані: відсутність компресорів, контурів холодоагенту та рухомих механічних частин (крім вентиляторів) для тихої роботи без вібрації.

Швидка теплова реакція: забезпечує миттєве перемикання нагрівання/охолодження та точне регулювання температури шляхом регулювання вхідного постійного струму.

Збірка в інертному середовищі: вакуумне паяння та упаковка в інертній атмосфері запобігають внутрішньому окисленню, виділенню газів і термічній деградації.

Компактність і міцність: легко інтегрується в малогабаритні корпуси, зовнішні телекомунікаційні шафи та портативні діагностичні пристрої.

Розроблено на замовлення: Геометрія холодної пластини, конфігурація вентилятора, робоча напруга та теплова потужність відповідають конкретним конструкціям корпусу.

Основні цільові програми

Прецизійні електронні корпуси Захищає чутливу керуючу електроніку, джерела живлення та модулі автоматизації від теплового перевантаження в герметичних корпусах.

Медичне діагностичне обладнання Термоелектричні охолоджувачі з прямим повітром забезпечують стабільний контроль температури без вібрацій для клінічних аналізаторів, компонентів медичної візуалізації та чутливих до температури реагентів.

Оптичні та лазерні системи Підтримує фіксовані температури для потужних лазерних діодів і оптичних датчиків для усунення дрейфу довжини хвилі та спотворення сигналу.

Телекомунікаційне обладнання Забезпечує безперервне охолодження віддалених відкритих телекомунікаційних шаф і базових станцій, де технічне обслуговування компресора є недоцільним.

Параметри налаштування

1. Потужність охолодження (Qmax): одноступенева або багатоступенева конфігурація TEC, розроблена відповідно до цільових теплових навантажень.

2. Інтерфейс холодної пластини: індивідуальні шаблони монтажних отворів, характеристики площинності поверхні та розміри холодного блоку для прямого кріплення.

3. Повітряне розсіювання: спеціальні екструзійні профілі радіатора, інтеграція теплової трубки та вибір вентилятора з високою CFM/водонепроникним.

4. Електричні параметри: індивідуальні робочі напруги (12 В, 24 В, 48 В постійного струму), максимальні обмеження струму (Imax) і вбудовані термістори/датчики NTC.

5. Захист навколишнього середовища: додаткові вентилятори з рейтингом IP, конформні покриття та антикорозійна обробка поверхні для суворих зовнішніх умов.

Чому варто вибрати X-Meritan?

Внутрішній контроль виробництва: повний нагляд від тестування напівпровідників до остаточного складання, вакуумного паяння та герметизації.

Суворі стандарти якості: 100% збірок проходять суворе тестування на стійкість до змінного струму (Rac), теплопровідність і коефіцієнт Зеєбека.

Удосконалена синергія матеріалів: використовується на основі власних високоміцних екструдованих термоелектричних матеріалів для чудової теплової ефективності та тривалого терміну служби.

Від прототипу до серійного виробництва: повна технічна підтримка від початкового теплового моделювання та компонування CAD до серійного виробництва.

Часті запитання

Що таке термоелектричні охолоджувачі з прямим потоком повітря?

Це твердотільний блок керування температурою, який використовує модулі Пельтьє для відведення тепла безпосередньо від твердої поверхні або холодної пластини та виведення його в навколишнє повітря за допомогою радіатора з повітряним охолодженням і вентилятора.

Коли мені слід вибрати охолодження прямим повітрям замість охолодження рідина-повітря?

Збірки прямого подачі повітря ідеально підходять, коли джерело тепла можна встановити безпосередньо на холодну пластину або коли встановлення рідинних контурів, насосів і трубок є недоцільним через обмеження простору, ваги чи обслуговування.

Чи може цей вузол одночасно охолоджувати та обігрівати?

так Змінюючи полярність прикладеного постійного струму, термоелектричний модуль змінює напрямок теплового потоку, забезпечуючи плавне перемикання між активним нагріванням і охолодженням.

Які параметри необхідні для оцінки дизайну нестандартної збірки?

Щоб визначити оптимальну конфігурацію, укажіть цільове теплове навантаження (Qc), необхідну різницю температур (ΔT), максимальну температуру навколишнього середовища, доступний простір для установки/обмеження CAD і бажану напругу постійного струму.
