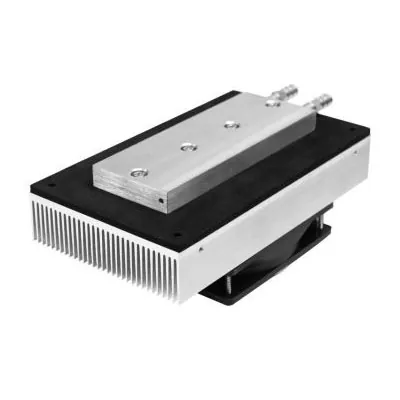

Термоелектричні охолоджувачі рідина-повітря

X-Meritan розробляє та виробляє термоелектричні компоненти охолодження. Ці компоненти можна налаштувати на основі швидкості потоку рідини, теплового навантаження, цільової температури, доступного простору для встановлення та вимог до розсіювання тепла з боку повітря. Ми виробляємо термоелектричні охолоджувачі рідина-повітря, інтегроване рішення для керування температурою, яке використовує термоелектричні модулі для передачі тепла від контуру рідини до навколишнього повітря. Ця система об’єднує пластину рідинного охолодження, термоелектричний охолоджувач, радіатор і вентилятор в єдиний компонент, забезпечуючи активний контроль температури для обладнання з рідинним охолодженням без необхідності використання компресора чи холодоагенту.

Ключові характеристики

●Передача тепла рідина-повітря: передає тепло від контуру рідини до навколишнього повітря через термоелектричний модуль охолодження та радіатор із повітряним охолодженням.

Активний контроль температури: забезпечує активне охолодження та нагрівання для застосувань, які вимагають контрольованих температур рідини.

Інтегрована конструкція: об’єднує модуль TEC, пластину охолодження рідини, радіатор, вентилятор і пов’язані компоненти в компактну теплову збірку.

Без холодоагенту: використовує твердотільний термоелектричний охолоджувач без компресора чи контуру холодоагенту.

Компактність і низький рівень вібрації: у TEC немає механічного компресора, що робить збірку придатною для чутливого обладнання та систем з обмеженим простором.

Конфігурація, що налаштовується: потужність охолодження, розміри, рідинні інтерфейси, електричні характеристики та компоненти повітряної сторони можна налаштувати відповідно до вимог застосування.

Як працює збірка TEC рідина-повітря?

Термоелектричні охолоджувачі рідина-повітря використовують ефект Пельтьє для переміщення тепла від сторони рідини до сторони повітря.

Основний тепловий шлях це:

●рідина → Холодна пластина → Модуль TEC → Радіатор → Вентилятор → Навколишнє повітря

Коли до модуля TEC подається живлення постійного струму, тепло поглинається від холодної рідини та передається радіатору з гарячої сторони. Потім вентилятор пропускає повітря через радіатор, щоб відводити тепло в навколишнє середовище.

Ефективність охолодження залежить від модуля TEC, швидкості потоку рідини, теплового інтерфейсу, розсіювання тепла на гарячій стороні, температури навколишнього середовища та умов експлуатації електрики.

Додатки

Лазерне та оптичне обладнання

Використовується для стабілізації температури лазерних систем, оптичних компонентів та іншого оптоелектронного обладнання з рідинним охолодженням.

Лабораторне обладнання

Термоелектричні охолоджувачі «рідина-повітря» підходять для аналітичних приладів, лабораторних систем контролю температури та тестового обладнання, яке потребує стабільної температури рідини.

Медичне та діагностичне обладнання

Може інтегруватися в медичне та діагностичне обладнання, де потрібен компактний контроль температури рідини.

Промислова електроніка

Підходить для охолодження рідинних контурів в електронному обладнанні, системах керування, датчиках та інших термочутливих промислових пристроях.

Акумуляторні та енергетичні системи

Може використовуватися для локалізованого теплового керування компонентами, пов’язаними з батареями, та іншими системами, що потребують рідинного охолодження.

Точний контроль температури

Підходить для застосувань, що вимагають контрольованих температур рідини без охолодження на основі компресора.

Параметри налаштування

X-Meritan може розробляти термоелектричні охолоджувачі рідина-повітря відповідно до теплових і механічних вимог конкретного застосування.

Налаштування може включати:

● Розмір і конфігурація модуля TEC

● Потужність охолодження

● Розміри пластини для охолодження рідини

● Конфігурація входу та виходу рідини

● Вимоги до труб або фітингів

● Швидкість потоку рідини

● Розміри радіатора

● Розмір вентилятора та потік повітря

● Робоча напруга та струм

● Температурні датчики

● Монтажна конструкція

● Електричні підключення

● Габаритні монтажні розміри

Клієнти можуть надати для оцінки вимоги до тепла, технічні креслення, існуючі зразки або специфікації обладнання.

Чому варто вибрати X-Meritan?

Інтегровані рішення TEC: модулі TEC, пластини для охолодження рідини, радіатори та вентилятори можуть бути розроблені як одна теплова збірка.

Експертиза в галузі термоелектричних матеріалів: власна розробка термоелектричних матеріалів підтримує конфігурації TEC для конкретного застосування.

Індивідуальна теплова конструкція: потужність охолодження, потік рідини, розміри та електричні параметри можуть бути узгоджені з реальною системою.

Прототип до виробництва: підтримка від теплового проектування та розробки прототипу до тестування та масового виробництва.

Розробка, орієнтована на застосування: проект враховує повний тепловий шлях, а не вибирає модуль TEC окремо.

Часті запитання

Що таке термоелектричний кулер з рідинним охолодженням?

Це інтегрована система охолодження, яка використовує термоелектричний модуль для передачі тепла від рідинного контуру до навколишнього повітря. Він складається з пластини для охолодження рідини, модуля термоелектричного охолоджувача (TEC), радіатора з повітряним охолодженням і вентилятора.

Яка різниця між охолодженням TEC з рідинним і повітряним охолодженням?

Блок TEC з рідинним охолодженням охолоджує рідину через холодну пластину та розсіює тепло в навколишнє повітря через радіатор. Ця конфігурація дуже корисна, коли джерело тепла підключено до рідинного контуру або коли рідинне охолодження забезпечує кращий тепловий контакт із цільовим обладнанням.

Чи може цей блок одночасно виконувати функції охолодження та обігріву?

так Змінюючи полярність модуля TEC, можна змінити напрямок теплопередачі, дозволяючи тій самій збірці забезпечувати або активне нагрівання, або охолодження, коли конструкція системи підтримує двонаправлене регулювання температури.

Яка інформація потрібна для індивідуального дизайну?

Найбільш корисна інформація включає теплове навантаження, тип рідини, швидкість потоку рідини, температуру на вході, цільову температуру, температуру навколишнього середовища, доступний простір для встановлення, джерело живлення та вимоги до підключення. Інженерні креслення або зразки також можуть допомогти нам оцінити механічну структуру.

Чи може X-Meritan налаштувати рідинні з’єднання та радіатори?

так Вхідні/вихідні з’єднання рідини, розміри холодної пластини, конфігурацію радіатора, вибір вентилятора, монтажну конструкцію та загальні розміри збірки можна налаштувати відповідно до застосування.
