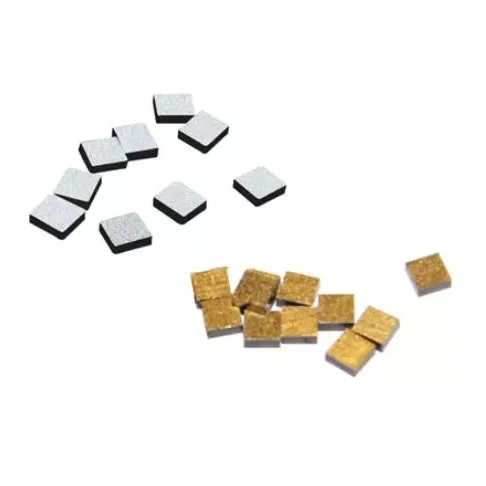

Плівка NTC

X-Meritan розробляє компактні датчики температури для електроніки, яка потребує швидкої реакції, стабільного визначення тепла та стійкості до навколишнього середовища. Багатошарова структура використовує оксиди перехідних металів, такі як марганець і нікель, з чутливим шаром, виготовленим магнетронним розпиленням.

Упакований у плівку NTC забезпечує типову температурну реакцію протягом 3 секунд, працює від -40°C до +125°C і має значення B 3950 K. Його хімічно інертна зовнішня плівка забезпечує стійкість до кислот, лугів і органічних розчинників, що робить його придатним для промислового, медичного, споживчого електроніки та автомобільного застосування.

Ключові характеристики

Продуктивність

Швидка термовідповідь

Низька теплоємність приблизно 1 Дж/К зменшує температурну затримку та забезпечує типову стабілізацію температури протягом 3 секунд. Це корисно для моніторингу батареї, медичних інструментів і силової електроніки, де потрібно виявити швидкі зміни температури.

Широкий діапазон температур

Робочий діапазон від -40°C до +125°C підтримує застосування в умовах холодного запуску, підвищених температур навколишнього середовища та повторюваних температурних змін.

Хімічна стійкість

Інертна зовнішня плівка захищає сенсорну структуру від кислот, лугів і органічних розчинників. Для безперервного впливу висококонцентрованих корозійних парів рекомендується валідація для конкретного застосування.

Точність і стійкість

Точність температури

Доступна інформація про продукт не визначає універсальну специфікацію точності, наприклад ±1°C або ±0,5°C. Фактична точність системи залежить від допуску опору, допуску значення B, конструкції схеми, роздільної здатності АЦП, встановлення та калібрування.

Для проектів, які вимагають ±1°C або ±0,5°C, цільову точність слід вказати під час RFQ, щоб X-Meritan міг оцінити відповідну конфігурацію.

Параметри опору

Значення опору слід вибирати відповідно до схеми вимірювання та цільового температурного діапазону. Загальні конфігурації NTC включають 10 кОм, 47 кОм і 100 кОм, тоді як точні доступні значення та допуски слід підтвердити для вибраної моделі X-Meritan.

Наведені вище значення є прикладами вибору, а не універсальними специфікаціями. Остаточні параметри повинні бути підтверджені відповідною таблицею даних.

Порівняння датчиків

Порівняння технологій

Для компактних електронних систем у зазначеному діапазоні температур тонкоплівкова структура пропонує практичне поєднання швидкої реакції, невеликого розміру та легкої інтеграції в схему.

Сфери застосування

Промислове обладнання

NTC у плівковій упаковці може контролювати температуру в двигунах, трансформаторах та обладнанні електроживлення. Його широкий робочий діапазон і швидка реакція підтримують моніторинг температури в режимі реального часу.

Медичні прилади

Цифрові термометри та діагностичне обладнання можуть виграти від низької теплоємності та швидкої теплової реакції. Для медичних застосувань із суворими вимогами до точності повна система вимірювання повинна бути перевірена.

Побутова електроніка

Тонка конструкція підходить для смартфонів, переносних пристроїв, систем керування батареями та інших вузлів високої щільності, де простір для встановлення обмежений.

Автомобільна електроніка

Датчик можна використовувати для моніторингу моторного відсіку та акумуляторної батареї. Структура оксиду Mn/Ni/Co розроблена для застосувань, пов’язаних із змінами температури та термічними навантаженнями.

Примітки щодо інтеграції

Самонагрівання

Робочий струм повинен залишатися в заданих межах. Надмірний струм може спричинити самонагрівання та створити помилки вимірювання температури.

Механічна обробка

Уникайте різкого згинання, надмірного тиску або розтягуючої напруги на корпус плівки під час встановлення. Тонкий функціональний шар вимагає контрольованого поводження.

Пайка

Використовуйте відповідний промисловий стандартний профіль для паяння, щоб зменшити термічний удар багатошарової структури. Умови виробничого паяння повинні бути перевірені перед масовим виробництвом.

Вимоги до RFQ

Для OEM та масових закупівель покупці повинні надати необхідне значення опору, допуск опору, значення B, робочу температуру, точність цілі, час відгуку, розміри, спосіб підключення, середовище застосування та приблизну кількість.

Наприклад, у запиті пропозицій можна вказати: номінальний опір 10 кОм або 100 кОм, допуск ±1%, режим роботи від -40°C до +125°C і точність системи ±0,5°C. Потім X-Meritan може оцінити відповідну конфігурацію відповідно до фактичного застосування.

X-Meritan підтримує вимоги до датчиків температури для виробників електроніки та OEM-проектів, включаючи вимоги до опору, допуску, розмірів і продуктивності для конкретного застосування.

Часті запитання

Які значення опору доступні?

Загальні варіанти опору NTC включають 10 кОм, 47 кОм і 100 кОм. Доступне значення опору, допуск і значення B слід підтвердити відповідно до обраної моделі X-Meritan і вимог до застосування.

Чи може NTC досягти точності ±1°C або ±0,5°C?

Остаточна точність температури залежить від допуску опору, допуску значення B, конструкції схеми, роздільної здатності АЦП, встановлення та калібрування. Для застосувань, які потребують точності системи ±1°C або ±0,5°C, X-Meritan може оцінити відповідну конфігурацію на основі вимог замовника.

Який діапазон робочих температур?

Зазначений діапазон робочих температур становить від -40°C до +125°C, що робить датчик придатним для багатьох застосувань у промисловості, автомобілях, акумуляторах, медицині та побутовій електроніці.

Як швидко датчик реагує на зміни температури?

Типовий час теплового відгуку становить ≤3 секунди. Фактична реакція може відрізнятися залежно від методу встановлення, теплового контакту, потоку повітря та навколишнього середовища.

Чи може X-Meritan надати індивідуальні конфігурації NTC?

так Для OEM і масових проектів клієнти можуть вказати значення опору, допуск, значення B, температурний діапазон, цільову точність, розміри, спосіб підключення та інші вимоги до застосування для оцінки конфігурації.
