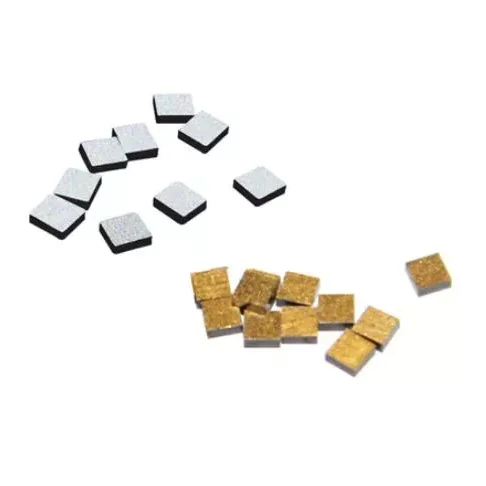

Низькотемпературний NTC

Низькотемпературні NTC термістори від X-Meritan розроблені для вимірювання температури в низькотемпературних і кріогенних середовищах, де потрібна певна характеристика опору та температури. Чутливий елемент виготовляється зі спеченого композиту з оксидів металів, що забезпечує негативний температурний коефіцієнт, необхідний для виявлення змін температури через зміну опору.

Термістор можна налаштувати для таких застосувань, як визначення рівня кріогенної рідини, моніторинг температури обмотки двигуна, нове енергетичне обладнання, промислова автоматизація та спеціалізовані лабораторні або медичні системи. Характеристики опору, розміри датчика, герметичність, провідні дроти та інші специфікації можна адаптувати до вимог обладнання.

Принцип негативного температурного коефіцієнта

NTC означає негативний температурний коефіцієнт. Його фундаментальна характеристика полягає в тому, що електричний опір змінюється зворотно пропорційно температурі.

Нижча температура → Вищий опір

Вища температура → нижчий опір

Коли навколишня температура змінюється, відповідним чином змінюється опір спеченого металооксидного чутливого матеріалу. Вимірювальна схема визначає температуру, вимірюючи цей опір і порівнюючи його із заданою характеристикою опору-температури (R/T) термістора.

Електричні характеристики

Електрична поведінка термістора визначається його співвідношенням між опором і температурою та допусками, пов’язаними з заданими параметрами.

Фактичні значення слід брати з застосовної специфікації продукту або даних тестування для вибраної конфігурації. Для застосування при низьких температурах електричні характеристики слід оцінювати в межах фактичного діапазону чутливості, а не лише за значенням опору 25°C.

Визначення рівня кріогенної рідини

Термістор можна налаштувати для визначення рівня рідини в кріогенних середовищах, таких як рідкий азот і рідкий кисень.

Принцип виявлення заснований на зміні теплового стану навколо чутливого елемента. Коли елемент змінюється між умовами, покритими рідиною, і умовами, що піддаються впливу пари, його опір змінюється відповідно. Схема вимірювання або керування може використовувати цю зміну опору для ідентифікації відповідного стану рівня рідини.

Для цього застосування положення датчика, цільовий температурний діапазон, характеристику R/T, інкапсуляцію та метод встановлення потрібно розглядати разом. Конфігурація також повинна бути оцінена порівняно з фактичною структурою середовища та обладнання, особливо для додатків, що включають кріогенні рідини.

Контроль температури обмотки двигуна

Термістор можна вмонтувати в обмотки двигуна, щоб контролювати зміни температури під час роботи.

Встановлений близько до обмотки, NTC забезпечує залежний від температури електричний сигнал, який можна підключити до схеми захисту або керування. Зміни температури обмотки спричиняють відповідні зміни опору, що дозволяє системі визначати аномальні температурні умови та ініціювати необхідний моніторинг або реакцію захисту.

Застосування двигунів вимагає ретельного розгляду розмірів датчика, вимог до ізоляції, конструкції дроту, характеристик опору та положення встановлення. Датчик повинен розміщуватися в межах доступного простору обмотки, зберігаючи необхідну електричну ізоляцію та схему з’єднання.

Інші області застосування

Термістор також можна інтегрувати в обладнання, де необхідний зворотний зв’язок при низькій температурі для керування процесом, захисту або управління температурою.

Сфери застосування включають нове енергетичне обладнання, системи промислової автоматизації, лабораторне обладнання, медичні системи охолодження та спеціалізовані модулі охолодження. Відповідна конфігурація залежить від робочої температури, електричного інтерфейсу, умов встановлення та необхідних характеристик датчика.

Виробництво та гарантія якості

X-Meritan має більш ніж 10-річний досвід роботи з напівпровідниковим терморегулюванням, що включає розробку матеріалів, виготовлення компонентів, складання, тестування та проектування рішень для терморегулювання.

Його виробничі та тестові потужності підтримують процеси, включаючи пайку, оплавлення, дозування, різання, запечатування, затвердіння та друк. Оцінка якості термістора може включати перевірку матеріалу, виготовлення елементів, спікання, герметизацію, електричні випробування, R/T тестування, перевірку розмірів і остаточну перевірку відповідно до застосовних вимог до продукту.

Типова послідовність виробництва та перевірки:

Підготовка матеріалу → Виробництво елементів → Спікання → Інкапсуляція → Електричні випробування → Тестування R/T → Кінцева перевірка

Система управління якістю компанії сертифікована за стандартом ISO 9001:2015. Відповідність RoHS і REACH може бути забезпечена для відповідних продуктів і конфігурацій.

Креслення та зразки замовника також можна використовувати як еталони для розробки, якщо стандартна конфігурація не відповідає вимогам цільового обладнання. Перевірку зразків можна завершити перед масовим виробництвом, щоб підтвердити необхідні електричні та механічні характеристики.

FAQ

Що означає NTC?

NTC означає негативний температурний коефіцієнт. Термістор NTC має опір, який зменшується зі збільшенням температури та збільшується зі зниженням температури. Це передбачуване співвідношення дозволяє використовувати компонент для вимірювання температури, моніторингу та захисту.

Що означають значення R25 і B у NTC?

R25 — це номінальний опір, виміряний при 25°C, тоді як значення B описує залежність опору від температури в заданому діапазоні температур. Обидва використовуються разом із відповідною характеристикою R/T під час оцінки термістора.

Чи можна використовувати NTC для визначення рівня рідкого азоту або рідкого кисню?

NTC можна налаштувати для виявлення рівня кріогенної рідини, якщо його характеристики опору та температури, упаковка, місце встановлення та електричний інтерфейс підходять для застосування. Остаточна конфігурація повинна бути перевірена відповідно до необхідної робочої температури, середовища та умов обладнання.

Чи можна вбудовувати низькотемпературний NTC в обмотки двигуна?

так Термістор може бути розроблений для вбудованого моніторингу температури обмотки двигуна, якщо його розміри, ізоляція, конфігурація проводів, температурний діапазон і електричні характеристики сумісні з конструкцією двигуна.
