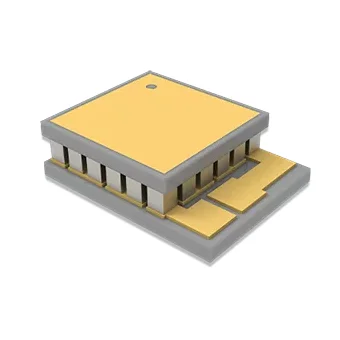

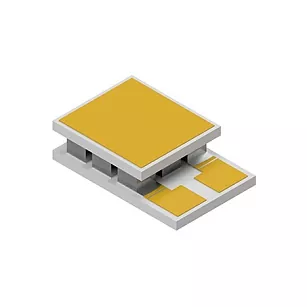

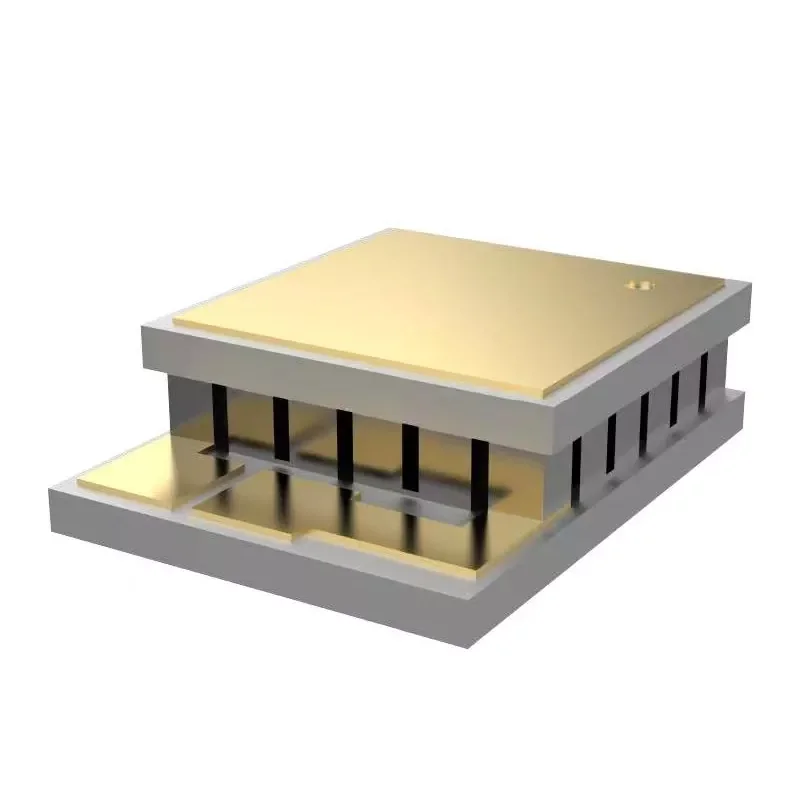

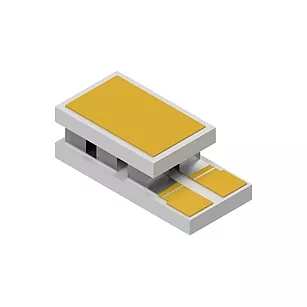

Мікротермоелектричні охолоджувачі для оптоелектроніки

X-Meritan включає в себе можливості розробки термоелектричних матеріалів, виготовлення компонентів термоелектричних охолоджувачів (TEC) і проектування теплових рішень. Ці мікротермоелектричні охолоджувачі для оптоелектронних пристроїв використовують ефект Пельтьє для активного охолодження або нагрівання, усуваючи потребу в компресорах, холодоагентах або рухомих механічних частинах. Вони підходять для чутливих до температури компонентів, таких як лазерні діоди, пристрої оптичного зв’язку, фотодетектори, модулі лідарів та інші компактні оптоелектронні компоненти.

особливості:

●  Мініатюрний дизайн, придатний для оптоелектронних і точних електронних упаковок з обмеженим простором.

●  Підтримує точний контроль температури, допомагаючи зменшити вплив температурного дрейфу на роботу пристрою.

●  Твердотільна структура охолодження, без рухомих частин, що забезпечує стабільну та надійну тривалу роботу.

●  Здатність до високих температур: підходить для застосувань, які потребують стабільного контролю температури за підвищених температур навколишнього середовища.

●  Відсутність вібрації чи механічного шуму: твердотільна структура підходить для точних оптичних систем і чутливого вимірювального обладнання.

●  Відповідає RoHS, що полегшує застосування в проектах глобального ринку.

Сценарії застосування:

●  Контроль температури для пристроїв оптичного зв’язку, особливо периферійний контроль температури для лазерних діодів, DFB, EML і TOSA/ROSA.

●  Стабілізація температури передавачів і приймачів LiDAR.

●  Джерела світла та датчики в медичному тестовому обладнанні.

●  Прецизійні оптичні випробувальні стенди та платформи для лабораторного калібрування.

● Пакувальні програми, які потребують невеликого розміру, низького рівня вібрації та швидкої реакції.

Специфікації та налаштування

Критерії відбору

Вибираючи мікротермоелектричні охолоджувачі для оптоелектроніки, враховуйте такі параметри:

Розміри: Індивідуальні на основі основи пристрою та монтажної камери

Товщина: має збалансувати термічний опір, силу затиску та простір для складання

Максимальний робочий струм: має відповідати джерелу живлення приводу та стратегії контролю температури

Максимальна різниця температур (дельта Tmax): залежить від умов радіатора на гарячому кінці

Потужність теплового насоса (Qmax): визначає, скільки тепла можна видалити

Опір і напруга: впливають на втрати приводу та точність керування

Під час налаштування ми підтвердимо:

Розміри джерела тепла: лазерний чіп, корпус TO, мікросенсор або інтегрований оптико-електронний модуль.

Interface materials: Nickel plating, solder compatibility, or special metallization requirements.

Діапазон робочих температур: стабілізація кімнатної температури, робота за низьких температур або компенсація за високі температури.

Конструктивні вимоги: ультратонка конструкція, більша щільність теплового насоса або інші обмеження простору.

Технічні характеристики

Чому варто вибрати X-Meritan?

Miniature TEC Design：Micro TECs as small as 1.5 × 1.1 mm, with a minimum thickness of 0.65 mm.

Висока щільність теплового насоса: приблизно до 43 Вт/см², підходить для компактних систем із високим тепловим потоком.

Експертиза з термоелектричних матеріалів: власна розробка термоелектричних матеріалів підтримує оптимізовану продуктивність TEC і розроблення для конкретних застосувань.

Індивідуальні рішення TEC: індивідуальні розміри, електричні характеристики, конфігурація матеріалів, металізація та структури з’єднань відповідно до вимог застосування.

Від прототипу до виробництва: підтримка від термічного проектування та розробки прототипу до тестування та масового виробництва.

Часті запитання

Чому цей продукт краще підходить для оптоелектронних пристроїв, ніж стандартні радіатори?

Стандартні радіатори забезпечують лише пасивне охолодження, тому температура пристрою коливається зі змінами температури навколишнього середовища. Мікротермоелектричні охолоджувачі, з іншого боку, активно контролюють температуру, повертаючи робочу температуру в цільовий діапазон, що робить їх ідеальними для оптоелектронних систем, які чутливі до дрейфу температури.

Що має бути пріоритетним у проектах лазерних діодів?

Слід зосередитися не лише на самій охолоджувальній пластині, а на всьому тепловому шляху: контакті джерела тепла, матеріалах інтерфейсу, конструкції радіатора та правильному підборі струму приводу.

Чи може X-Meritan налаштувати розмір термоелектричного кулера (TEC)?

так X-Meritan може оцінити нестандартні розміри та конфігурації на основі технічних креслень, зразків або специфікацій застосування. Налаштування включає розміри, електричні характеристики, конфігурацію матеріалу P/N, структуру з’єднання та вимоги до інтерфейсу.
