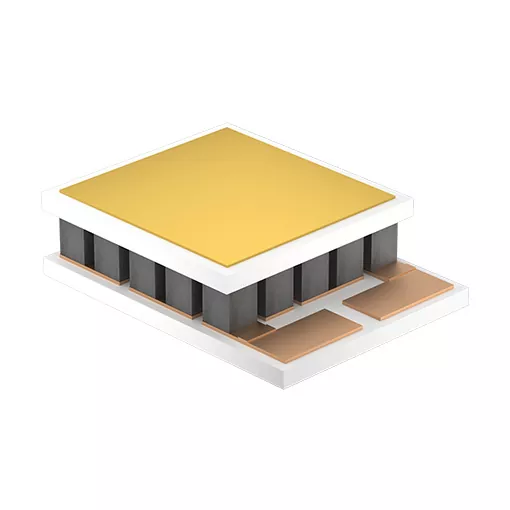

Мікротермоелектричні охолоджувачі для LiDAR

Лазерний передавач усередині мікротермоелектричних охолоджувачів для LiDAR генерує тепло під час роботи, тоді як температура навколишнього середовища може значно відрізнятися в різних робочих середовищах. Якщо температура лазера виходить за межі необхідного робочого діапазону, оптичний пристрій може не підтримувати необхідні робочі умови.

Micro-TEC можна встановити безпосередньо на лазерний модуль для активного відкачування тепла від чутливого до температури компонента. На відміну від пасивного радіатора, він не покладається лише на природне чи примусове розсіювання тепла.

Для компактних збірок LiDAR основною перевагою застосування є локальний контроль температури. Охолоджувач можна розташувати поблизу джерела лазера, не потребуючи компресора, контуру холодоагенту або рухомих механічних компонентів.

Ключові характеристики

Фактична потужність охолодження, струм, напруга, розміри та теплові характеристики залежать від обраної конфігурації Micro-TEC і теплового навантаження компонента LiDAR.

Компактний розмір для модулів LiDAR з обмеженим простором

Мікротермоелектричні охолоджувачі для LiDAR мають обмежений внутрішній простір, оскільки лазер, детектор, оптичні компоненти, електронні схеми та структури розсіювання тепла інтегровані в одну збірку.

Наші Micro-TEC можуть бути виготовлені в конфігураціях мікророзміру до кількох міліметрів. Це дозволяє розташувати кулер поблизу лазера чи іншого чутливого до тепла компонента замість того, щоб займати простір як окрема система охолодження.

Для індивідуальних збірок LiDAR розміри продукту можна оцінити відповідно до доступного місця для встановлення, положення компонентів, монтажної конструкції та електричного інтерфейсу.

Споживана потужність менше 1 Вт

Споживання електроенергії є важливим параметром конструкції, коли Micro-TEC інтегрується в транспортний засіб LiDAR або іншу компактну електронну систему.

Наші мікротермоелектричні охолоджувачі можуть працювати з менш ніж 1 Вт у відповідних конфігураціях. Фактична потреба в потужності залежить від вибраного дизайну виробу та теплового навантаження, яке необхідно контролювати.

Для технічної оцінки клієнти повинні надати цільову температуру охолодження, теплове навантаження, доступну напругу та розміри установки, щоб можна було вибрати відповідну конфігурацію Micro-TEC.

Твердотільне охолодження без холодоагенту

Мікротермоелектричні охолоджувачі для LiDAR використовують напівпровідникові термоелектричні матеріали між керамічними підкладками для передачі тепла під час застосування електричного струму.

Компонент має:

● Немає компресора

● Без холодоагенту

● Немає механічних рухомих частин

● Компактна твердотільна конструкція

● Пряме електричне керування

Ця структура корисна для модулів LiDAR, де компонент охолодження потрібно встановити поблизу лазера та інтегрувати в обмежений механічний простір.

Активне теплове накачування для лазерного контролю температури

Micro-TEC використовується для контролю температури цільового компонента, а не просто для зниження температури всього корпусу LiDAR.

Коли подається електроенергія, тепло передається від холодної сторони до гарячої. Холодна сторона розташовується поблизу лазера або іншого чутливого до температури компонента, тоді як гаряча сторона повинна бути підключена до ефективного шляху розсіювання тепла.

Тому тепловий проект повинен враховувати обидві сторони Micro-TEC:

Цільовий компонент → Холодна сторона Micro-TEC → Гаряча сторона Micro-TEC → Структура розсіювання тепла LiDAR

Якщо гаряча сторона не може ефективно відводити передане тепло, ефективність охолодження всієї системи буде знижена.

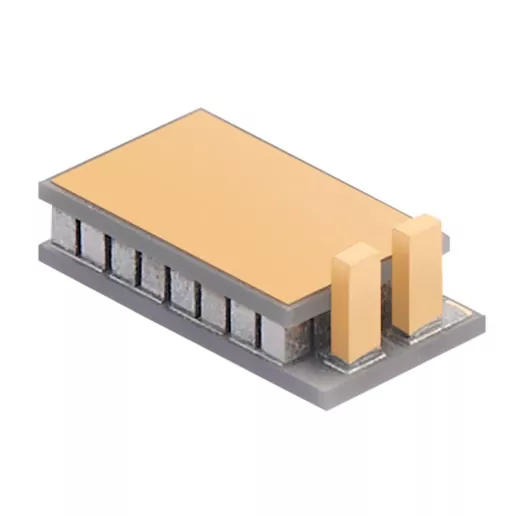

Micro-TEC із заголовком для зборки ЛіДАР

Для конструкцій LiDAR, які потребують певного механічного інтерфейсу, ми можемо надати мікротермоелектричні охолоджувачі з колекторами.

Конфігурацію заголовка можна оцінити відповідно до:

● Доступний простір для встановлення

● Монтажна конструкція

● Позиція компонента

● Електричне підключення

● Вимоги до складання

Для нестандартних конструкцій замовники можуть надати наявний зразок або технічний креслення. Ми оцінюємо структуру перед виготовленням зразка.

Індивідуальні мікротермоелектричні охолоджувачі

Стандартний Micro-TEC може не відповідати розмірам або тепловим вимогам конкретного модуля LiDAR. Ми підтримуємо індивідуальні продукти на основі зразків або креслень клієнтів.

Процес налаштування може охоплювати:

Розміри → Електричні параметри → Монтажна конструкція → Конфігурація колектора → Теплові вимоги

Перед масовим виробництвом виготовляються зразки для підтвердження замовником. Це дозволяє перевірити Micro-TEC на фактичну збірку LiDAR до того, як буде випущено виробничу кількість.

Інформація, необхідна для вибору Micro-TEC

Для нового проекту охолодження LiDAR клієнти можуть надати таку інформацію:

Якщо деякі параметри ще недоступні, наявний зразок Micro-TEC або складальне креслення LiDAR можна використовувати як відправну точку для технічної оцінки.

Монтаж і термоінтерфейс

Термоінтерфейс між Micro-TEC і лазерним модулем безпосередньо впливає на теплообмін.

Холодна сторона повинна підтримувати достатній контакт із цільовим компонентом, а відповідний термоінтерфейсний матеріал (TIM) можна використовувати, якщо цього вимагає конструкція збірки.

Для гарячої сторони потрібен ефективний шлях розсіювання тепла. Радіатор, корпус або інша охолоджувальна конструкція повинна бути розроблена для відводу тепла, що передається Micro-TEC.

Micro-TEC також має працювати в межах зазначених електричних параметрів. Не можна перевищувати максимальний струм IMAX, оскільки надмірний струм може пошкодити термоелектричний напівпровідниковий перехід.

Виробнича здатність

X-Meritan виробляє мікротермоелектричні охолоджувачі, а також контролює підготовку термоелектричних матеріалів, що передують.

Наші виробничі можливості охоплюють:

● Підготовка термоелектричного матеріалу

● Точна обробка компонентів

● Зварювання

● Збірка

● Мікроупаковка

● Індивідуальне виробництво Micro-TEC

Ця виробнича структура підтримує проекти, які вимагають нестандартних розмірів Micro-TEC, монтажних конструкцій або електричних конфігурацій.

Для індивідуальних застосувань LiDAR продукт можна розробляти на рівні матеріалів і компонентів, а не обмежуватися наявним стандартним охолоджувачем.

Процес розробки мікротермоелектричного охолоджувача

Для індивідуальних проектів охолодження LiDAR ми дотримуємося процесу розробки на основі зразків:

Креслення клієнта / зразок → Технічна оцінка → Дизайн продукту → Виготовлення зразка → Підтвердження зразка → Масове виробництво

Етап підтвердження зразка дозволяє перевірити розміри, монтажну конструкцію, електричне з’єднання та сумісність збірки перед масовим виробництвом.

Додатки

Мікротермоелектричні охолоджувачі можна використовувати для контролю температури:

● Лазерні передавачі LiDAR

● Чутливі до температури оптоелектронні компоненти

● Компактні оптичні модулі

● Автомобільні вузли LiDAR

● Інші мініатюрні електронні компоненти, які потребують локального активного охолодження

Якість і досвід експорту

X-Meritan має понад 10 років досвіду в охолодженні мініатюрних напівпровідників і постачає продукти Micro-TEC на міжнародні ринки.

Компанія отримала сертифікати ISO та CE і експортує продукцію в Європу, Північну Америку, Південну Америку, Південно-Східну Азію та інші ринки.

Наш технічний досвід охоплює волоконно-оптичний зв’язок, промислове медичне обладнання, інтелектуальну автомобільну електроніку, побутову електроніку та дослідницькі програми.

FAQ

Яка інформація вам потрібна, щоб вибрати Micro-TEC для LiDAR?

Найкорисніша інформація включає теплове навантаження компонента, цільову температуру, доступну напругу, максимальний струм, монтажні розміри, монтажну конструкцію та метод розсіювання тепла з гарячої сторони. Для оцінки також можна використовувати креслення або наявний зразок Micro-TEC.

Наскільки малим може бути Micro-TEC?

X-Meritan може виготовляти конфігурації Micro-TEC товщиною до кількох міліметрів залежно від необхідної структури та продуктивності. Остаточні розміри необхідно підтвердити відповідно до заявки.

Чи можете ви зробити Micro-TEC відповідно до нашого креслення LiDAR?

так Ми підтримуємо налаштування на основі креслень або зразків клієнтів. Зразок продукту перевіряється перед масовим виробництвом.

Чи можете ви поставити Micro-TEC із роз’ємом?

так Конфігурації роз’ємів доступні для додатків, які вимагають певної конструкції монтажу або з’єднання. Точна конструкція колектора підтверджена відповідно до збірки LiDAR.

Чи може Micro-TEC працювати нижче 1 Вт?

Так, відповідні конфігурації можуть працювати з менш ніж 1 Вт. Фактичне споживання електроенергії залежить від конструкції Micro-TEC, умов експлуатації та теплового навантаження.

Яка основна проблема встановлення?

Двома найважливішими моментами є тепловий контакт з холодної сторони та розсіювання тепла з гарячої сторони. Холодна сторона потребує ефективного контакту з цільовим компонентом, тоді як гаряча сторона повинна мати достатній шлях для відводу переданого тепла.

Чи можна використовувати Micro-TEC постійно?

Безперервна робота залежить від обраної конфігурації Micro-TEC і заданих електричних і теплових умов експлуатації. Виріб має працювати в межах зазначених обмежень напруги та струму, а гаряча сторона має належним чином охолоджуватися.

Що станеться, якщо струм IMAX перевищено?

Перевищення зазначеного струму IMAX може спричинити надмірне електричне та термічне навантаження та може пошкодити термоелектричний напівпровідниковий перехід. Тому Micro-TEC має працювати в межах зазначеного електричного діапазону.

X-Meritan надає мікротермоелектричні охолоджувачі для LiDAR зі структурами мікророзміру, твердотільним охолодженням Пельтьє, індивідуальними конфігураціями монтажу та розробкою на основі зразків.

Для нового проекту охолодження LiDAR надішліть нам свій креслення, зразок, установчі розміри, теплове навантаження, цільову температуру або існуючу специфікацію Micro-TEC. Ми можемо оцінити вимоги та розробити відповідний Micro-TEC для підтвердження зразка перед масовим виробництвом.
