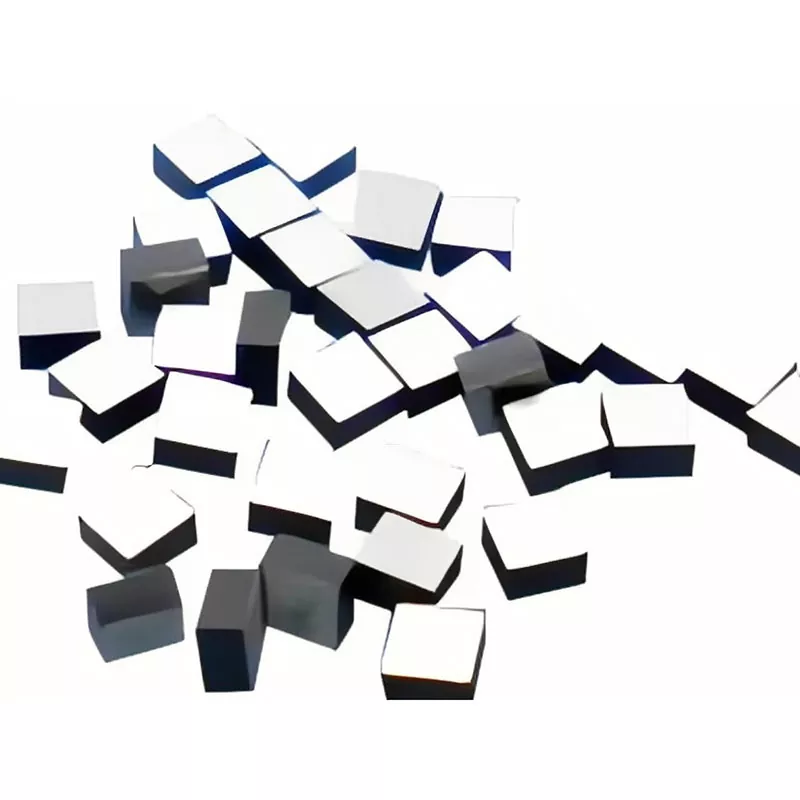

Високоточний термістор NTC

Термістори NTC використовують характеристику негативного температурного коефіцієнта, тобто їхній опір змінюється зі зміною температури. У схемі датчика зміну опору можна перетворити на інформацію про температуру для моніторингу та керування.

Для чіпів вибір R25, значення B, допуск на опір, розміри чіпа та структура електрода безпосередньо впливає на узгодження та складання схеми. R25 означає номінальний опір при 25°C, а значення B описує температурну характеристику термістора.

Високоточний термісторний чіп NTC призначений для застосувань, де чутливий елемент потрібно розташувати близько до чутливого до температури компонента, зберігаючи при цьому невеликий займаний простір.

Технічні параметри

Наступні моделі представляють доступні технічні характеристики продукту. Електричні значення та розміри слід вибирати відповідно до необхідних характеристик ланцюга та методу складання.

Додаткові доступні діапазони

Невеликий розмір

Високоточний термісторний чіп NTC доступний у компактних конструкціях для застосувань, де звичайний упакований датчик температури займав би забагато місця. Вибрані моделі в поточному діапазоні мають розміри всього 0,45 × 0,45 мм, а індивідуальні розміри чіпа можна оцінити за кресленнями або зразками замовника.

Маленька структура мікросхеми підходить для розміщення чутливого елемента поблизу оптичних, електронних або інших чутливих до температури компонентів. Остаточні розміри слід підтвердити відповідно до необхідних електричних характеристик і процесу складання.

Склеювання проводів

Мікросхема може поставлятися з позолоченими або посрібленими електродами для з’єднання проводів. Залежно від конфігурації електродів і процесу складання може підтримуватися з’єднання золотих, алюмінієвих і срібних дротів.

Ця структура підходить для компактних гібридних модулів та інших вузлів, де термістор потрібно інтегрувати безпосередньо в зону вимірювання. Вимоги до матеріалу електродів і склеювання можна підтвердити під час оцінки зразка.

NTC-термістори з дротовим зв’язуванням також використовуються в компактних оптичних трансиверах, де чутливий елемент розташований поблизу чутливих до температури оптичних компонентів.

Опір і значення B

Опір і значення B слід вибирати як узгоджену комбінацію, а не розглядати як повністю незалежні параметри. Доступний діапазон опору становить від 1 кОм до 1000 кОм, тоді як діапазон значень B становить від 3200 К до 4500 К.

Для проектування схеми номінальний опір при 25 °C, значення B, допуск і необхідний діапазон чутливості слід розглядати разом. Доступні стандартні комбінації, а нестандартні вимоги можна оцінити на основі застосування.

Значення B зазвичай вказується разом із діапазоном еталонних температур, наприклад B25/50 або B25/85, тому перед калібруванням контуру точне визначення слід підтвердити в специфікаціях відповідного продукту. Комерційні дані про NTC мікросхеми від основних виробників так само вказують значення R25 і B із визначеними еталонними температурами.

Толерантність до опору

Вибрані моделі можуть поставлятися з опціями допуску опору ±0,5% та ±1%. Ця специфікація описує допустиме відхилення номінального значення опору і не повинна представлятися як загальна точність вимірювання температури.

Для чутливих до температури ланцюгів на кінцевий результат вимірювання температури можуть впливати допуск опору, допуск значення B, конструкція схеми, метод калібрування та умови експлуатації. Тому необхідний допуск слід вибирати відповідно до повної системи вимірювання.

Теплова відповідь

Термічна постійна часу перелічених моделей становить ≤2 с або ≤3 с, залежно від структури та моделі мікросхеми. Менша теплова постійна часу зазвичай вказує на те, що термістор швидше досягає теплової рівноваги з навколишніми умовами.

Фактичний відгук у зібраному модулі також залежить від способу кріплення, теплового зв’язку, навколишніх матеріалів і потоку повітря. З цієї причини специфікації мікросхеми слід оцінювати разом із фактичною структурою встановлення.

Додатки

Оптичний зв'язок

Високоточний терморезистор NTC можна інтегрувати в модулі оптичного зв’язку та оптичні трансивери для моніторингу температури. Його компактна структура дозволяє розташувати чутливий елемент поблизу чутливих до температури оптичних компонентів без додавання звичайного зовнішнього датчика.

Це особливо актуально в оптичних вузлах, де доступний простір для встановлення обмежений, а зміни температури потрібно контролювати поблизу компонента, що контролюється. NTC-термістори, які можна з’єднати дротом, спеціально використовуються для вимірювання температури в конструкціях оптичних трансиверів.

Медичне обладнання

Компактні чіпи NTC можна інтегрувати в медичні інструменти та лабораторне обладнання, де температурний чутливий елемент потрібно розмістити в обмеженій зоні встановлення. Різні значення опору, значення B і параметри допуску дозволяють узгоджувати компонент з різними ланцюгами вимірювання.

Остаточні специфікації слід вибирати відповідно до необхідного температурного діапазону, характеристик контуру, методу встановлення та вимог до застосовного обладнання.

Автомобільний радар

Автомобільні радарні модулі містять компактні електронні компоненти, які можуть потребувати моніторингу температури під час роботи. Маленький форм-фактор чіпа NTC дозволяє інтегрувати датчики температури в електронні вузли високої щільності.

Для автомобільних застосувань перед вибором остаточної моделі слід підтвердити необхідну робочу температуру, характеристики опору, допуск, механічну структуру та вимоги до надійності.

Лабораторне обладнання

Чіп також можна використовувати в лабораторному та випробувальному обладнанні, де потрібен компактний температурний чутливий елемент. Опір і значення B можна вибрати відповідно до схеми вимірювання, тоді як розміри мікросхеми можна розглядати разом із доступним місцем для встановлення.

Для прототипу або індивідуального обладнання X-Meritan може оцінити вимоги на основі креслень або зразків клієнта перед виробництвом.

Налаштування

Електричні параметри

Високоточний термісторний чіп NTC можна оцінити відповідно до індивідуальних електричних вимог. Доступні значення опору охоплюють від 1 кОм до 1000 кОм, зі значеннями B від 3200 К до 4500 К. Варіанти допуску опору ±0,5% і ±1% доступні для вибраних специфікацій.

Запитуючи індивідуальну модель, клієнти можуть надати необхідні значення R25, B, допуск, умови експлуатації та цільове застосування. Ці параметри допомагають визначити, чи можна використовувати існуючу модель або слід оцінити нову специфікацію.

Розміри мікросхеми

Розміри чіпа можна оцінити відповідно до доступного місця для встановлення та процесу складання. Існуючі моделі включають компактні конструкції, такі як 0,45 × 0,45 × 0,20 мм і 0,45 × 0,45 × 0,25 мм.

Для нестандартних розмірів X-Meritan може переглянути креслення або зразки замовника та підтвердити досяжну конструкцію разом із необхідними електричними параметрами.

Варіанти електродів

Позолочені або посріблені електроди доступні для різних вимог до з’єднання. Матеріал електрода слід вибирати разом із запланованим матеріалом дроту та процесом з’єднання.

Під час розробки зразка можна перевірити структуру електрода, спосіб з’єднання, розміри мікросхеми та електричні характеристики перед масовим виробництвом.

Виробництво та підтримка зразків

X-Meritan виробляє матеріали та компоненти, пов’язані з напівпровідниками, а також забезпечує підтримку виробництва електронних компонентів на замовлення. Наявне виробниче обладнання включає вібраційні машини, зварювальні апарати, пакувальні автомати та обладнання для точного різання.

Для індивідуальних чіпів термістора NTC виробництво можна оцінити за зразками або кресленнями замовника. Перед масовим виробництвом можна використовувати етап підтвердження зразка для перевірки розмірів, електричних параметрів, вимог до електродів і сумісності збірки.

Цей процес дає клієнтам певну точку для перевірки продукту на відповідність їхнім вимогам застосування перед випуском більшого виробничого замовлення.

FAQ

Які значення опору та B доступні?

Доступний діапазон опору становить від 1 кОм до 1000 кОм, зі значеннями B від 3200 К до 4500 К. Стандартні моделі включають значення опору 5 кОм, 10 кОм, 20 кОм, 30 кОм, 47 кОм, 50 кОм і 100 кОм.

Який допуск на опір доступний?

Вибрані характеристики доступні з допуском опору ±0,5% і ±1%. Необхідний допуск слід вибирати відповідно до вимог схеми та датчика температури.

Чи можна скріпити чіп дротом?

так Доступні електроди з золотим або посрібленим покриттям. З’єднання золотого, алюмінієвого та срібного дроту можна оцінити відповідно до конфігурації електрода та процесу складання.

Який найменший доступний розмір мікросхеми?

В асортименті представлені компактні моделі 0,45 × 0,45 × 0,20 мм і 0,45 × 0,45 × 0,25 мм. Індивідуальні розміри можна оцінити за кресленнями або зразками замовника, причому кінцевий розмір залежить від необхідних електричних і структурних характеристик.

так X-Meritan може оцінити індивідуальний опір, значення B, розміри, допуск і вимоги до електродів. Креслення або зразки клієнта можуть бути використані як основа для оцінки продукту та підтвердження зразка.

Як вибрати мікросхему термістора NTC?

Почніть із необхідного опору при 25°C, значення B, діапазону вимірювання температури, допуску опору, доступного місця для встановлення та методу з’єднання. Для індивідуальних застосувань надання вимог до схеми, монтажного креслення або наявного зразка може допомогти визначити відповідну специфікацію.

Про X-Meritan

X-Meritan є китайським виробником, що спеціалізується на напівпровідникових матеріалах, компонентах і продуктах для управління температурою. Його можливості охоплюють розробку матеріалів, виготовлення компонентів, індивідуальне виробництво та підтримку додатків.

Компанія обслуговує такі програми, як оптичний зв’язок, датчики, медичне обладнання, автомобільна електроніка та побутова електроніка. Продукція постачається до Європи, Північної Америки, Південної Америки, Південно-Східної Азії та інших міжнародних ринків.

Для високоточного терморезистора NTC X-Meritan надає підтримку від вибору специфікацій і оцінки зразків до індивідуального виробництва. Клієнти можуть надати креслення, зразки або електричні вимоги для технічної оцінки перед виробництвом
