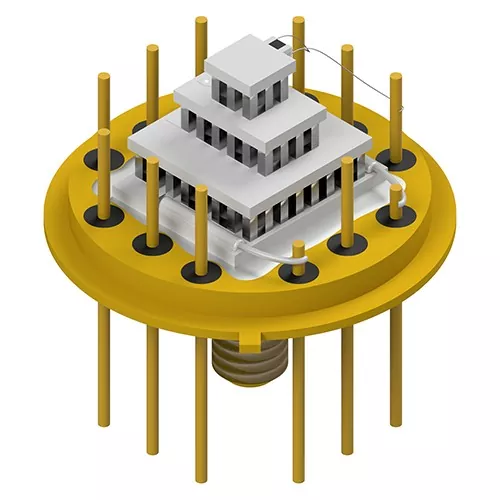

Збірка Пельтьє

Як виробник，X-meritan Peltier Assembly використовує напівпровідникову термоелектричну технологію для передачі тепла між холодною стороною та гарячою стороною модуля.

Переваги

Компактна інтегрована структура

Збірка Пельтьє об’єднує термоелектричні компоненти охолодження та частини розсіювання тепла в єдиний блок. Така структура зменшує потребу в окремих компонентах охолодження та спрощує установку в обмеженому просторі обладнання.

Твердотільна структура охолодження

Збірка працює за допомогою напівпровідникової термоелектричної технології охолодження без компонентів охолодження на основі компресора. Твердотільна структура виключає механічне переміщення холоду та зменшує робочу вібрацію та шум.

Дизайн прямої теплопередачі

Термоелектричний модуль передає тепло безпосередньо між холодною стороною та гарячою стороною. Ця конструкція дозволяє локально контролювати температуру для електронних компонентів, які потребують стабільних температурних умов.

Інтегрована система розсіювання тепла

Холодна сторона використовує алюмінієві або мідні теплообмінні блоки для збору тепла від цільової області. На гарячій стороні вбудовано алюмінієвий радіатор і вентилятор для відведення переданого тепла та підтримки теплового балансу вузла.

Гнучка структурна конфігурація

Конструкцію збірки можна налаштувати відповідно до вимог встановлення, включаючи розміри, конфігурацію TEC та інтерфейси підключення.

Основні компоненти

Продуктивність збірки Пельтьє залежить від координації між напівпровідниковими охолоджуючими елементами, матеріалами для теплопередачі та механічними структурами.

Термоелектричний чіп охолодження

Термоелектричний охолоджуючий чіп є основним компонентом, що відповідає за передачу тепла. Коли електричний струм проходить через напівпровідникові матеріали, тепло поглинається з одного боку та виділяється з протилежного, створюючи ефект охолодження.

Керамічна підкладка

Керамічні підкладки забезпечують електричну ізоляцію та механічну підтримку термоелектричних елементів. Вони також діють як частина шляху теплопередачі між напівпровідниковим чіпом і зовнішніми компонентами.

Матеріал термоінтерфейсу

Силіконове мастило з високою теплопровідністю наноситься між контактними поверхнями, щоб покращити теплопровідність і зменшити втрати тепла, спричинені зазорами на поверхні.

Блок теплопередачі з холодної сторони

Холодна сторона використовує алюмінієві або мідні блоки для передачі тепла від охолоджуваного компонента до термоелектричного модуля.

Структура розсіювання тепла з гарячої сторони

Гаряча сторона містить алюмінієвий радіатор і вентилятор для відведення тепла, що передається з холодної сторони, і тепла, що утворюється під час роботи.

Механічна фіксуюча структура

Гвинти промислового класу або епоксидна смола використовуються для кріплення внутрішніх і зовнішніх компонентів, зберігаючи стабільність збірки під час роботи.

Додатки

Завдяки своїй компактній структурі та методу охолодження на основі напівпровідників X-meritan Peltier Assembly підходить для обладнання, яке вимагає локального регулювання температури та контрольованої теплопередачі.

Виробничий процес і контроль якості

Виробництво X-meritan охоплює розробку термоелектричних матеріалів, обробку компонентів TEC та інтеграцію збірки.

Виробниче обладнання: піч для занурення олова, вібраційна поворотна форма, зварювальний апарат, піч, струменевий принтер, паяльник, дозатор, автоматична запаювальна машина, різальна машина, машина для затвердіння, паяльне обладнання для оплавлення та повністю автоматична друкарська машина.

Перевірка складання

Розміщення термоелектричного чіпа: Перевірте розташування чіпа та точність складання.

З’єднання керамічної основи: перевірте стан з’єднання між керамічною підкладкою та термоелектричними компонентами.

З’єднання паянням: перевірте паяні з’єднання на електричну та механічну стабільність.

Нанесення термоінтерфейсу: підтвердьте покриття термопасти та стан контактної поверхні.

Стабільність механічної конструкції: перевірте міцність кріплення та загальну цілісність збірки.

Остаточна перевірка продуктивності

Стан електричного підключення: Перевірте стан електричного підключення.

Структурна узгодженість: перевірте вирівнювання компонентів і стан складання.

Стан шляху теплопередачі: перевірте цілісність шляху теплопровідності.

Операція охолодження та розсіювання тепла: підтвердьте функцію охолодження та роботу розсіювання тепла.

Технічні запитання, які часто задають

Як змонтувати збірку Пельтьє?

Перед установкою переконайтеся, що контактна поверхня рівна та чиста. Рівномірно нанесіть термопасту між модулем і контактною поверхнею. Рівномірно затягніть кріпильні гвинти, щоб уникнути надмірного навантаження на керамічну основу.

Гаряча сторона повинна мати достатньо місця для розсіювання тепла. Поганий тепловий контакт або недостатня здатність відводу тепла може знизити ефективність охолодження.

Яка сторона гаряча, а яка холодна?

Холодна сторона поглинає тепло від цільового компонента, тоді як гаряча сторона віддає тепло через радіатор і вентилятор.

Під час встановлення:

● Холодна сторона підключається до компонента, який потребує охолодження.

● Гаряча сторона з’єднується зі структурою розсіювання тепла.

● Повітряний потік навколо радіатора не повинен перешкоджати.

Який тип джерела живлення мені потрібен?

Джерело живлення має відповідати електричним характеристикам вибраного термоелектричного модуля охолодження.

Рекомендовані міркування:

● Використовуйте стабільне джерело живлення постійного струму.

● Вимоги до напруги та струму відповідають специфікації модуля TEC.

● Уникайте нестабільних умов живлення, які можуть вплинути на роботу охолодження.

Чому моя гаряча сторона не охолоджує систему?

До поширених причин належать:

● Недостатня потужність радіатора

● Поганий контакт між теплообмінними поверхнями

● Нерівномірне нанесення термопасти

● Пил блокує поверхню розсіювання тепла

● Неправильний монтаж охолоджуючої конструкції

Гаряча сторона повинна постійно віддавати передане тепло. Накопичення тепла може зменшити ефект охолодження.

Чому варто вибрати X-merita

X-meritan має виробничі можливості, що охоплюють термоелектричні матеріали, компоненти TEC та інтегровані теплові збірки. Виробнича система підтримує весь процес від розробки термоелектричного матеріалу до інтеграції збірки Пельтьє.

Основні виробничі можливості включають:

● Thermoelectric Material Development: Develop and process thermoelectric materials for TEC component applications.

● Виробництво повного складання: інтегруйте термоелектричні чіпи, керамічні підкладки, термоінтерфейсні матеріали, блоки теплопередачі, радіатори та вентилятори в готові вузли охолодження.

● Внутрішнє технологічне обладнання: Виробничі лінії оснащені печами для занурення олова, вібраційними поворотними прес-формами, зварювальними машинами, дозаторами, автоматичними запаювальними машинами, обладнанням для паяння оплавленням та іншим монтажним обладнанням.

● Багатоетапна перевірка якості: Контролюйте ключові процеси, включаючи розміщення чіпа, з’єднання керамічної підкладки, з’єднання паянням, нанесення теплового інтерфейсу та перевірку кінцевого стану складання.

● Thermal Structure Design Capability: Develop heat transfer and heat dissipation structures according to different equipment integration requirements.

Виробничий досвід X-meritan охоплює застосування у волоконно-оптичному зв’язку, промисловому медичному обладнанні, інтелектуальній автомобільній електроніці, споживчій електроніці та дослідницьких інструментах, які вимагають напівпровідникового охолодження та контролю температури.
