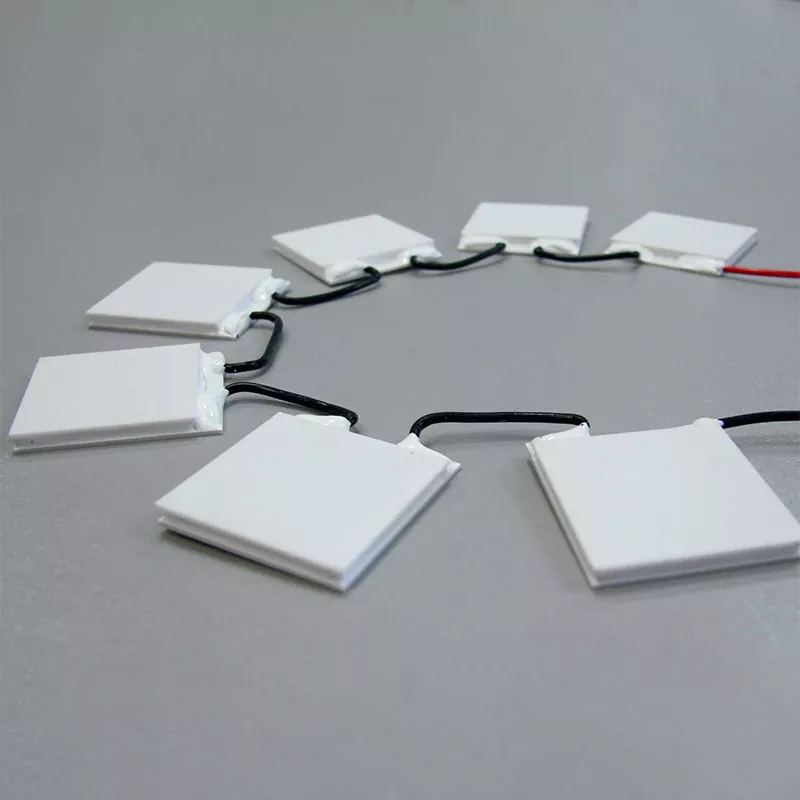

Охолоджувачі TE з високою холодопродуктивністю для промисловості

X-Meritan постачає термоелектричні охолоджувачі (ТЕО), призначені для безперервного перекачування тепла в промисловому обладнанні. Ці модулі працюють на основі ефекту Пельтьє і не містять компресорів, холодоагентів або рухомих частин. Вони використовуються там, де доступ до обслуговування обмежений, вібрація неприпустима або потрібен точний контроль температури.

Серія високої потужності призначена для систем зі значними тепловими навантаженнями. Типові приклади включають матриці лазерних діодів, напівпровідникове технологічне обладнання та аналітичні інструменти, які генерують постійну теплову потужність.

Ми виробляємо охолоджувачі TE з високою охолоджувальною здатністю для промислового застосування на нашому власному підприємстві. Це включає в себе підготовку термоелектричного матеріалу, обробку зливка, нарізку гранул, складання модуля та остаточне випробування. Контроль над цими етапами дозволяє нам регулювати склад матеріалу, геометрію гранул і вибір припою відповідно до конкретних умов експлуатації.

Технічні характеристики

Стандартні модулі охоплюють діапазон потужностей охолодження. У таблиці нижче наведено загальні параметри. Доступні індивідуальні конфігурації для різних напруг, розмірів і вимог до температури гарячої сторони.

Специфікації перевіряються на серійній основі за допомогою термічної випробувальної станції. Звіт про випробування може бути наданий з кожною відправкою за запитом.

Важлива примітка щодо Qmax: Qmax вимірюється за нульової різниці температур між гарячою та холодною сторонами. У реальній роботі холодна сторона завжди холодніша за гарячу, тому фактична потужність теплового насоса нижча. Наприклад, модуль з номінальною потужністю 200 Вт Qmax може видаляти лише 80 Вт, коли ΔT становить 30 K. Вибір має ґрунтуватися на фактичній робочій точці, а не лише на значенні Qmax.

Будова та принцип дії

Охолоджувачі TE High Cooling Capacity for Industrial Applications – це твердотільний тепловий насос. Постійний струм переносить тепло від холодної сторони до гарячої. Гаряча сторона повинна бути підключена до радіатора або холодної пластини, щоб відводити тепло, що перекачується, і вхідну електричну потужність. Якщо гаряча сторона не охолоджується ефективно, тепло повертається до холодної сторони, а чиста холодопродуктивність падає.

1. Керамічні підкладки

Зовнішні пластини виготовлені з оксиду алюмінію або нітриду алюмінію. Вони забезпечують електричну ізоляцію, одночасно проводячи тепло. Рівність поверхні контролюється для забезпечення хорошого теплового контакту з джерелом тепла та радіатором. Між керамічною поверхнею та поверхнею для кріплення рекомендується використовувати термоінтерфейсний матеріал (TIM).

2. Напівпровідникові таблетки та електроди

Гранули телуриду вісмуту N-типу та P-типу з’єднані послідовно мідними електродами. Кількість і розмір гранул визначають напругу, струм і холодопродуктивність модуля. Ми використовуємо багатошарове покриття на мідних доріжках, щоб запобігти окисленню під час тривалої експлуатації.

3. Відведення тепла з гарячої сторони

Температура гарячої сторони є найважливішим фактором, що впливає на продуктивність TEC. Збільшення температури гарячої сторони на кожні 10°C зазвичай зменшує охолоджувальну потужність на 5–10% і знижує максимально досяжний ΔT. Для модулів великої місткості рекомендується примусове повітряне охолодження, рідинне охолодження або вузли теплових трубок. Пасивних радіаторів рідко вистачає понад 100 Вт загального відведення тепла.

4. Ущільнення по периметру

Внутрішній напівпровідниковий масив оточує вологостійке епоксидне ущільнення. Це ущільнення не забезпечує герметичного ущільнення, але воно захищає гранули та електроди від конденсації та забруднюючих речовин у повітрі у звичайних промислових умовах. Для високої вологості, змивання або зовнішніх умов потрібна додаткова герметизація.

Виробництво та контроль якості

X-Meritan виробляє модулі TEC власними силами. Послідовність виготовлення така:

Підготовка зливка термоелектричного матеріалу

Екструзія та нарізка напівпровідникових таблеток

Автоматизоване розміщення та пайка таблеток

Металізація керамічної підкладки

Фінальна збірка та електротестування

Кожна виробнича партія перевіряється на внутрішній опір, охолоджувальну здатність і візуальні дефекти. Записи випробувань зберігаються для відстеження. 建议插入工厂实拍照片或产线流程图片

Методи випробувань

Фактичні стандарти випробувань і критерії приймання узгоджуються із замовником перед серійним виробництвом. Зв'яжіться з нами, щоб обговорити ваші конкретні вимоги.

Сертифікація та відповідність

Наразі оновлюються такі сертифікати та заяви про відповідність.

● ISO 9001:2015 – Система управління якістю

● ISO 14001 – Система управління навколишнім середовищем

● Відповідність RoHS

● Відповідність REACH

● Маркування CE (за наявності)

● Сертифікація UL (за наявності)

За запитом ми надамо копії дійсних сертифікатів. Будь ласка, зв'яжіться з нами, щоб підтвердити поточний статус.

Параметри налаштування

Стандартні модулі покривають багато завдань промислового охолодження. Для великомасштабних або спеціалізованих проектів ми пропонуємо інжиніринг на замовлення в таких областях:

● Спеціальний розмір і висота

● Високотемпературний припій і підкладки для Th > 150°C

● Багатоступеневі модулі TEC для більшої різниці температур

● Попередньо встановлені радіатори або холодні пластини

● Інтегровані датчики температури (NTC або RTD)

● Спеціальні конфігурації проводів або з’єднувачі

Типовий нестандартний проект дотримується такого процесу:

1. Клієнт надає теплове навантаження, температуру холодної сторони, умови навколишнього середовища та обмеження простору.

2. Наші інженери імітують необхідний модуль і надають рекомендовану конфігурацію.

3. Ми виготовляємо зразки для перевірки клієнта.

4. Після затвердження ми переходимо до масового виробництва.

Чому інженери обирають модулі X-Meritan TEC

Замість перерахування загальних переваг, ось конкретні можливості, які відрізняють наші модулі:

Власна термоелектрична обробка матеріалів

Ми контролюємо процес від сирого злитка до готового пристрою. Це включає склад матеріалу, розмір гранул і рівні легування. Більшість постачальників TEC купують готові гранули або пластини та лише збирають модулі. Оскільки ми обробляємо сам матеріал, ми можемо регулювати значення ZT і оптимізувати його для певних діапазонів температур.

Тестування продуктивності на пакетному рівні

Кожна виробнича партія перевіряється на Qmax, ΔTmax і внутрішній опір. Звіти про випробування доступні клієнтам. Це дозволяє вам перевірити, чи модулі відповідають вашим специфікаціям, перш ніж інтегрувати їх у вашу систему.

Розробка на замовлення без мінімальних штрафів за замовлення

Багато постачальників вимагають великих мінімальних замовлень для індивідуальних розмірів або параметрів. Ми дотримуємося гнучкого графіка виробництва, тому можливі індивідуальні проекти з помірними обсягами. Зв’яжіться з нами з вашими вимогами, навіть якщо очікувана річна кількість становить лише кілька сотень штук.

Пряме спілкування з виробничою командою

Звертаючись до X-Meritan, ви розмовляєте з інженерами, які мають доступ до виробничих даних і результатів випробувань. Це зменшує типові для торговельних компаній переміщення вперед і назад і скорочує цикл оцінки вибірки.

Типові програми

Модулі TEC з високою охолоджувальною здатністю використовуються в середовищах, де активне рідинне охолодження не є практичним або де потрібен точний контроль температури.

Промислова електроніка та телекомунікації

Охолодження лазерних діодів і фотодетекторів у волоконно-оптичних системах

Управління температурою зовнішніх телекомунікаційних шаф

Температурна стабілізація для підсилювачів потужності та радіочастотних модулів

Напівпровідникове та лазерне обладнання

Охолодження вафельних патронів і технологічних камер

Термічний контроль для лазерного маркування та ріжучих головок

Стабілізація температури для оптичних столів

Медичні та аналітичні інструменти

Термоциклери ПЛР та охолодження блоку зразків

Контроль температури у відсіках для зберігання реагентів

Охолодження датчиків зображення CCD і CMOS

Транспортне та спеціальне обладнання

Охолодження датчиків LiDAR в автономних автомобілях

Системи вентиляції сидінь

Переносні рефрижераторні контейнери

Посібник з вибору TEC

Щоб указати ТЕС високої потужності, підготуйте наступну інформацію перед тим, як зв’язатися з нами:

Необхідне охолоджувальне навантаження (у ватах) на холодній стороні. Це тепло, яке виділяє компонент, який потрібно охолодити.

Цільова температура холодної сторони та допуск. Наприклад, 25°C ± 0,5°C.

Максимальна температура гарячої сторони, яку ви можете прийняти, виходячи з вашого радіатора та умов навколишнього середовища.

Діапазон температур навколишнього середовища, у якому працюватиме система.

Доступний тип радіатора та термостійкість. Примусове повітря, рідинне охолодження або теплова трубка.

Доступна напруга постійного струму та максимальний дозволений струм.

Обмеження щодо простору для встановлення: довжина, ширина, висота та схема монтажних отворів.

Вимоги до термічного циклу: скільки циклів на день, коливання температури та очікуваний термін служби.

Умови навколишнього середовища: вологість, пил, хімічний вплив або використання поза приміщенням.

Коли ви надасте ці деталі, ми зможемо порекомендувати конкретний модуль або розробити індивідуальне рішення. Ми також надамо криві продуктивності, що показують залежність потужності охолодження від різниці температур для рекомендованого робочого струму.

Часті запитання

Q: Як мені вибрати правильний TEC для моєї програми?

A: Вам потрібно знати теплове навантаження, яке потрібно видалити (у ватах), максимально допустиму температуру для охолоджуваного об’єкта, температуру навколишнього середовища та доступну продуктивність радіатора на гарячій стороні. Надайте ці значення нашим інженерам, і ми порекомендуємо модуль і робочий струм.

З: Яка різниця між Qmax і фактичною потужністю охолодження?

A: Qmax — це максимальна потужність теплового насоса, коли різниця температур між гарячою та холодною сторонами дорівнює нулю. У реальній роботі завжди є різниця температур. Фактична потужність охолодження зменшується зі збільшенням ΔT. Наші таблиці даних містять криві продуктивності для різних робочих струмів.

Q: Чи може TEC вийти з ладу, якщо гаряча сторона стає занадто гарячою?

A: Так. Максимальна температура гарячої сторони вказана для кожного модуля. Перевищення цієї температури може погіршити паяні з’єднання та скоротити термін служби модуля. Завжди проектуйте радіатор гарячої сторони таким чином, щоб Th залишався в межах номінальної межі за найгірших умов навколишнього середовища.

Q: Як довго працюють модулі TEC?

A: Модулі TEC не мають рухомих частин, тому механічний знос не є фактором. Однак термічні цикли спричиняють напругу в паяних з’єднаннях і зрештою можуть призвести до збільшення внутрішнього опору. Вибрані високопродуктивні конструкції були оцінені за допомогою термоциклічних випробувань. Фактичний термін служби циклу залежить від діапазону температур, струму, швидкості зміни, напруги при монтажі та робочої вологості. Тестові дані можуть бути надані для кваліфікованих проектів.

З: Ви надаєте дані тестування чи звіти про надійність?

A: Так. Для кожної виробничої партії ми можемо надати зведення перевірених параметрів. Для великих замовлень ми можемо виконати додаткові випробування надійності, такі як термічні цикли, зберігання при високій температурі та вплив вологості відповідно до погоджених протоколів.

З: Чи водонепроникний епоксидний герметик?

A: Ні. Стандартна епоксидна пломба є вологостійкою, але не герметичною. Для застосувань із високою вологістю, конденсацією або прямим контактом з водою потрібна додаткова герметизація або індивідуальний корпус.

Контактна та інженерна підтримка

Щоб отримати рекомендацію або зразок, надайте таку інформацію:

● Теплове навантаження, що знімається (Вт)

● Необхідна температура холодної сторони або різниця температур

● Діапазон температури навколишнього середовища

● Доступний простір для ТЕС і радіатора

● Доступна напруга живлення

● Очікувана річна кількість

Наша команда інженерів відповідає протягом одного робочого дня. Ми надаємо зразки для оцінки перед обсягом замовлення.
