Контролер температури TCB-NA для стандартних охолоджувачів

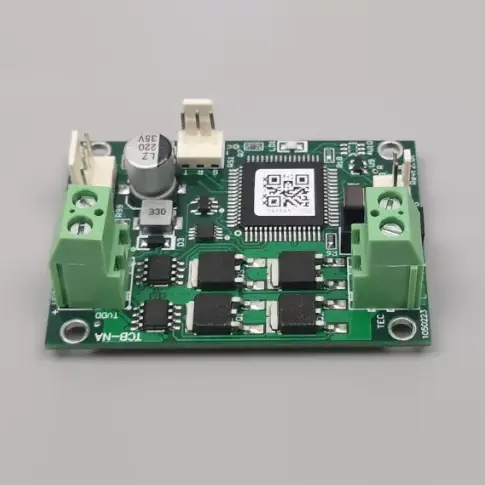

Контролер температури X-Meritan TCB-NA для стандартних охолоджувачів — це модуль контролю температури для стандартних термоелектричних охолоджувачів (TEC), який підтримує як охолодження, так і нагрівання. Він забезпечує точність регулювання температури ±0,1°C, струм 0–10A TEC і діапазон регулювання від -20°C до +100°C.

Завдяки стандартному послідовному інтерфейсу ASCII, датчику температури 10K NTC і компактній структурі 60 × 42 × 26,5 мм, TCB-NA розроблений для простої інтеграції в промислові та комерційні системи керування температурою.

Технічні характеристики

Значення NTC B можна налаштувати. Інше значення B впливає на вимірювання абсолютної температури, але не змінює базову точність керування.

Функції контролю

Опалення та охолодження

Контролер вимірює температуру через датчик NTC і регулює напрямок TEC відповідно до заданого значення. Це дозволяє одному модулю забезпечувати як нагрівання, так і охолодження без окремого контрольного обладнання.

Регулювання ON/OFF

Метод управління ON/OFF призначений для підтримки стабільної температури в стандартних застосуваннях TEC, включаючи лазерний діод і лабораторне обладнання.

Послідовний інтерфейс

Параметрами температури та моніторингом у реальному часі можна керувати через послідовний протокол ASCII. Під час налаштування та тестування можна використовувати звичайні послідовні інструменти, такі як Windows HyperTerminal.

Спеціальні сигнали тривоги та сигнали «готовності» забезпечують зворотний зв’язок щодо робочого стану, тоді як вхід вимкнення TEC дозволяє хост-системі вимикати роботу TEC, коли це необхідно.

Відповідність потужності

Напруга TEC

Узгодження напруги є критичним, оскільки контролер температури TCB-NA для стандартних охолоджувачів не забезпечує внутрішнього обмеження вихідної напруги. Напруга живлення не повинна перевищувати номінальну напругу підключеного ТЕС.

Наприклад, при використанні 12V TEC джерело живлення системи слід вибрати відповідним чином.

Power Ripple

Перемикання контролера може збільшити пульсації на підключеному імпульсному джерелі живлення. Якщо система містить інші плати, чутливі до електричних перешкод або електромагнітних перешкод, краще використовувати окреме джерело живлення для контролера.

Температурні показники

Діапазон датчика

Підключений 10K NTC підтримує визначений діапазон вимірювань від -30°C до +147°C, тоді як активний контроль температури вказано від -20°C до +100°C.

Точність

Зазначена точність контролю температури та точність заданої температури становлять ±0,1°C. Фактична продуктивність системи також може залежати від допуску NTC, розташування датчика, теплового контакту, характеристик TEC, розсіювання тепла та умов навколишнього середовища.

Для застосувань, що вимагають суворої температурної стабільності, тестування слід проводити з кінцевим TEC, датчиком, навантаженням і механічною структурою.

Сфери застосування

Лазерні діоди

Контролер може підтримувати стабільне теплове середовище для лазерних діодних систем, де температура безпосередньо впливає на робочі характеристики.

Лабораторне обладнання

Він підходить для лабораторних інструментів, які вимагають стандартного термоелектричного нагріву та охолодження зі стабільним регулюванням температури.

Промислові системи

Промислове обладнання може використовувати модуль для управління TEC загального призначення, де важливі компактне встановлення, послідовний зв’язок і економічна ефективність.

Розумна техніка

Орієнтована на вартість архітектура робить контролер придатним для виробництва інтелектуальних приладів та інших масштабних програм, які вимагають стандартного контролю температури.

TCB-NA чи TCB-NE?

TCB-NA підходить, коли проект надає пріоритет стандартному контролю температури та економічній ефективності. Серія TCB-NE може підійти для додатків, які потребують розширеного управління енергією або функцій контролю температури вищого рівня.

Вибір має базуватися на напрузі TEC, струмі, цільовій температурі, вимогах до керування, ефективності та архітектурі системи.

Вимоги до закупівель

Перед замовленням покупці повинні підтвердити номінальну напругу TEC, максимальний струм, напругу джерела живлення, цільову температуру, необхідну точність, специфікацію NTC, вимоги до зв’язку та робоче середовище.

X-Meritan має власний завод у Китаї, який займається складанням друкованих плат і остаточним калібруванням. Його команда інженерів може надати технічну підтримку для узгодження напруги TEC, керування пульсаціями живлення та вимог до конфігурації. Стандартний запас компонентів і зарубіжна логістика підтримують OEM і масові закупівлі.

Примітки щодо встановлення

Джерело живлення має бути сумісним з рейтингом TEC. Перевищення напруги TEC може спричинити перевантаження компонентів, оскільки контролер температури TCB-NA для стандартних охолоджувачів не має внутрішнього обмеження вихідної напруги.

Специфікації струму 0–10 A слід оцінювати разом із TEC, проводкою, роз’ємами та джерелом живлення. Належне розсіювання тепла також необхідне для всієї термоелектричної системи.

При підключенні іншої чутливої ​​електроніки до того самого імпульсного джерела живлення перевірте пульсації та характеристики електромагнітних перешкод перед остаточною інтеграцією системи.

Часті запитання

Яку напругу TEC може підтримувати TCB-NA?

Контролер підтримує напруги TEC від 5 В до 27 В. Напруга ТЕС має бути рівною або вищою за напругу живлення плати. Оскільки TCB-NA не має внутрішнього обмеження вихідної напруги, джерело живлення не повинно перевищувати номінальну напругу TEC.

Який максимальний струм ТЕС?

Контролер температури TCB-NA для стандартних охолоджувачів підтримує діапазон струму TEC 0–10 A. Фактичний робочий струм слід вибирати відповідно до номіналу ТЕС, теплового навантаження, проводки, роз’ємів і потужності джерела живлення.

Чи може контролер одночасно забезпечувати нагрівання та охолодження?

так Двонаправлена ​​архітектура управління дозволяє TEC працювати як в режимах нагріву, так і в режимі охолодження, дозволяючи підтримувати цільову температуру за мінливих умов навколишнього середовища.

Який датчик температури використовує контролер?

У стандартній конфігурації використовується 10K NTC зі значенням B за замовчуванням 3950. Значення B можна налаштувати відповідно до вимог програми. Зазначений діапазон вимірювань становить від -30°C до +147°C, з діапазоном контролю від -20°C до +100°C.

Як можна контролювати чи контролювати TCB-NA?

Контролер використовує стандартний послідовний інтерфейс ASCII для налаштування температури та моніторингу в реальному часі. Він також забезпечує сигнали тривоги та статусу «готовність», а також вхід для відключення TEC для інтеграції з головною системою керування.
