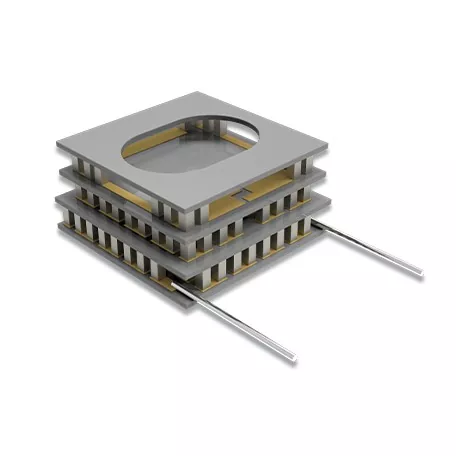

Двоступеневі термоелектричні охолоджувачі

Двоступеневі термоелектричні охолоджувачі X-Meritan використовують двоступеневу послідовну структуру, в якій перший термоелектричний ступінь забезпечує проміжний етап охолодження для другого. За відповідних робочих умов ця каскадна конфігурація може досягти більшої різниці температур, ніж одноступінчастий ТЕС.

Модулі використовують твердотільні термоелектричні елементи та живлення постійного струму без компресорів чи інших рухомих механічних частин. Вони підходять для локального контролю температури, де потрібна компактна конструкція, низький рівень вібрації та контрольована робота при низьких температурах.

Двоступенева структура

Двокаскадний ТЕС складається з двох термоелектричних ступенів, з’єднаних через проміжний термоінтерфейс:

Холодна сторона → Перший етап → Проміжний інтерфейс → Другий етап → Гаряча сторона

Перший ступінь відводить тепло від контрольованої зони, тоді як другий ступінь передає тепло до гарячої сторони. Таким чином, другий ступінь обробляє тепло, що передається від першого ступеня, а також електричний вхід до модуля.

Досяжна різниця температур залежить від теплового навантаження, температури гарячої сторони, робочого струму та умов відведення тепла.

Структура модуля

Керамічна підкладка

Керамічні підкладки з оксиду алюмінію (Al₂O₃) забезпечують електричну ізоляцію та структурну підтримку для термоелектричного модуля, утворюючи теплові поверхні між термоелектричними елементами та зовнішньою тепловою системою.

Термоелектричні елементи P-N

Напівпровідникові елементи P-типу та N-типу утворюють термоелектричне ядро ​​та забезпечують електричне та теплове перетворення, необхідне для охолодження. X-Meritan використовує термоелектричні матеріали на основі Bi₂Te₃ для контролю температури навколишнього середовища та низьких температур.

Проміжний термічний інтерфейс

Дві термоелектричні ступені механічно і термічно з'єднані через проміжний інтерфейс. При проектуванні повного модуля необхідно враховувати його теплові та механічні характеристики.

Підключення живлення постійного струму

Модуль працює від джерела постійного струму. Електрична конфігурація, кабелі живлення та умови роботи визначаються відповідно до структури модуля та вимог застосування.

Термоелектричний матеріал

X-Meritan має можливості, що охоплюють розробку термоелектричних матеріалів, виробництво, виготовлення компонентів, складання та тестування. Його компоненти TEC використовують екструдовані матеріали на основі Bi₂Te₃-Sb₂Te3.

У процесі екструзії застосовується пластична деформація під високим тиском для формування щільної текстурованої структури. Це підтримує наступні процеси різання та тоншення та дозволяє виготовляти невеликі термоелектричні елементи.

Остаточна марка матеріалу та розміри елементів вибираються відповідно до конструкції модуля та вимог до виробництва.

Двоступінчасті та одноступінчасті ТЕС

Двоступінчаста конфігурація зазвичай розглядається, коли необхідна різниця температур перевищує практичний діапазон одноступінчатої конструкції.

Додатки

Інфрачервоне виявлення

 Двоступеневі термоелектричні охолоджувачі можуть забезпечити локальний контроль температури для інфрачервоних детекторів і пов’язаних сенсорних компонентів, де потрібна більша різниця температур.

Охолодження датчика CCD

Для систем візуалізації на основі ПЗЗ термоелектричне охолодження може підтримувати контрольовану робочу температуру датчика, коли потреба в теплі перевищує практичний діапазон одноступінчастого модуля.

Аерокосмічний і супутниковий зв'язок

Твердотільну конструкцію термоелектричних модулів можна розглядати для обладнання аерокосмічного та супутникового зв’язку, де архітектура обладнання, доступний простір і вимоги до вібрації обмежують використання звичайних механічних систем охолодження.

Медичне та лабораторне обладнання

Двоступінчаста термоелектрична технологія може бути застосована до обладнання для біохімічного аналізу та лабораторних холодних ступенів, які вимагають контрольованих умов низької температури.

Тестування електронних компонентів

Модулі TEC можуть забезпечити контрольоване теплове середовище для низькотемпературних характеристик електронних компонентів та інших чутливих до температури пристроїв.

Розробка на замовлення

X-Meritan підтримує індивідуальні термоелектричні модулі на основі креслень замовника, зразків, розмірів і вимог до застосування.

Типовий процес розробки:

Перегляд вимог → Дизайн структури → Зразок виробництва → Оцінка ефективності → Підтвердження → Виробництво

Для нових конструкцій ключові технічні дані включають цільовий температурний діапазон, теплове навантаження, доступний простір для встановлення, умови живлення та метод відведення тепла з гарячої сторони.

Виробництво та якість

Команда X-Meritan має понад 10 років досвіду в напівпровідниковому терморегулюванні, з можливостями, що охоплюють розробку термоелектричних матеріалів, виробництво компонентів, складання та тестування.

Виробниче обладнання включає обладнання для пайки, оплавлення, дозування, різання, запечатування, затвердіння та друку, яке підтримується спеціальним обладнанням для складання та тестування.

Система управління якістю відповідає стандарту ISO 9001:2015. Документація щодо відповідності вимогам RoHS і REACH доступна для відповідних продуктів і конфігурацій із спеціальною документацією, підтвердженою відповідно до наданого модуля.

Інформація про вибір

Для інженерної оцінки та вибору TEC корисна така інформація:

Креслення виробу, існуючий модуль або тестові дані також можуть бути надані, коли новий модуль потрібно замінити або відповідати існуючому дизайну.

FAQ

Навіщо використовувати двоступеневий ТЕС замість одноступінчатого?

Двоступеневі термоелектричні охолоджувачі розглядаються, коли одноступінчастий модуль не може забезпечити необхідні умови холодної сторони за вказаного теплового навантаження та температури гарячої сторони.

Чи може двоступеневий ТЕС працювати при температурі нижче 0°C?

так Робота при температурі нижче 0°C можлива, якщо конструкція модуля, теплове навантаження, умови гарячої сторони та система керування відповідають необхідному діапазону температур.

Які відомості необхідні для вибору двоступеневої ТЕС?

Цільова температура холодної сторони, температура гарячої сторони, теплове навантаження, доступні розміри, джерело живлення та метод відведення тепла є одними з основних параметрів, які використовуються для вибору.

Чи може X-Meritan налаштувати двоступеневі модулі TEC?

так X-Meritan може розробляти модулі відповідно до креслень замовника, зразків, вимог до розмірів, електричних умов і вимог до застосування.
